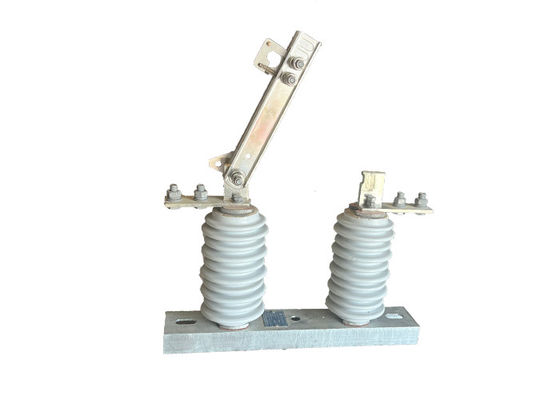

Наружный коммутатор с крючком 1 полюсный автоматически управляемый электрический изолятор, установленный для воздушных линий электропередачи
Описание продукта:
Высоковольтный электрический изолятор - это электрический выключатель, используемый для изоляции однофазной высоковольтной схемы от ее источника питания.Он обычно используется в системах распределения электроэнергии для обеспечения безопасного средства отключения электроэнергии от определенного участка цепи в целях обслуживания или ремонта..Переключатель обычно состоит из набора контактов, которые могут быть открыты или закрыты вручную или автоматически, в зависимости от применения.Ток может протекать через цепь, и когда переключатель открыт, схема отключается от источника питания.
Выключатель изолятора обычно оснащен набором контактов, которые могут работать вручную или автоматически в зависимости от конкретного приложения и системных требований.Открывая или закрывая эти контакты, переключатель контролирует поток тока в схеме. Когда переключатель закрыт, схема подключается к источнику питания, позволяя течению тока. И наоборот, когда переключатель открыт,схема отключена от источника питания, эффективно прерывая ток.
Преимущество:
1Простая структура: изоляционный выключатель спроектирован с простой структурой, что облегчает понимание и работу.
Низкое содержание: из-за своей конструкции и конструкции изоляционный выключатель требует минимального обслуживания, что уменьшает необходимость в частом осмотре и ремонте.
2Высокая линейность прерывания и закрытия: изоляционный переключатель имеет отличную линейность прерывания и закрытия, обеспечивающую плавную и надежную работу во время переключения.
3Высокая надежность: переключатель построен для обеспечения надежной производительности, минимизируя риск сбоев или сбоев во время работы.
4. Сопоставима с международными стандартами: изоляционный выключатель серии GW9-12 ((W) соответствует или превышает уровень аналогичных продуктов как на внутреннем, так и на международном рынках,обеспечение его совместимости и конкурентоспособности на рынке.
Структура:
1Корпус изолятора из фарфора: корпус изолятора является основным компонентом изолятора и обычно изготавливается из высокопрочного фарфора.Он предназначен для обеспечения электрической изоляции между проводником и поддерживающей структурой, и формируется в нужную форму и размер.
2Металлические конечные фитинги: металлические конечные фитинги прикреплены к корпусу изолятора и обеспечивают средство подключения изолятора к проводнику и несущей конструкции.Они обычно изготовлены из оцинкованной стали или другого коррозионностойкого материала, и могут быть спроектированы со специальными особенностями, такими как расщелины или шариковые соединения для легкой установки.
3Удаление: Удаление используется для уплотнения соединения между корпусом изолятора и металлическими конечными фитингами, предотвращая попадание влаги и загрязняющих веществ внутрь изолятора.
4Аппаратное обеспечение: оборудование, такое как болты, гайки и прокладки, используется для крепления металлических концов к корпусу изолятора и поддерживающей структуре.
Крышки: Крышки используются для защиты металлических конечных фитингов от коррозии и повреждения и могут быть изготовлены из пластика или других материалов.
5Дополнительные характеристики: в зависимости от конкретного применения, электроизоляторы высокого напряжения из фарфора могут быть спроектированы с дополнительными характеристиками, такими как изоляционные барьеры, дуговые шлюзы,и земляные переключатели для улучшения их производительности и безопасности.
Советы по безопасности:
1Проводить рутинные испытания и техническое обслуживание переключателя для обеспечения его правильного функционирования, включая испытание сопротивления изоляции переключателя, проверку работы защитных блокировок,и проверка на наличие любого аномального нагрева или вибрации.
2.Осуществить процедуру блокировки/выключения перед выполнением работ по техническому обслуживанию или ремонту переключателя.Эта процедура включает в себя блокировку и маркировку переключателя для предотвращения случайного заряда во время выполнения работы, обеспечивая дополнительный уровень безопасности.
3Предоставление надлежащей подготовки персоналу, который будет работать или работать на переключателе.а также потенциальные опасности, связанные с переключением.
4.Внедрить всеобъемлющую систему управления безопасностью, которая включает в себя регулярные аудиты безопасности, оценки опасности и отчетность о происшествиях.Этот активный подход к безопасности помогает выявлять и решать потенциальные риски до того, как они приведут к несчастным случаям или травмам.
5Убедитесь в наличии надлежащих систем вентиляции и охлаждения для высоковольтных изоляторных переключателей, расположенных в закрытых или ограниченных помещениях. 6.Достаточная вентиляция помогает рассеять тепло и предотвращает перегрев переключателя, что может привести к сбоям или даже пожарам.
Состояние:
1Высота не превышает 1000 м.
2.Температура окружающего воздуха: Максимальная + 40'C;Минимальная:Общая площадь -30'C, Парамос -40'C;
3. Давление ветра не превышает 700 Pa. ((соответствует скорости ветра 34 м/с);
4Сила землетрясения не превышает 8 градусов.
5. Рабочая ситуация без частых сильных вибраций;
6.Место установки изолятора обычного типа должно храниться подальше от газов, отложения химических отходов дыма, тумана соляного спрея, пыли
и другие взрывоопасные и коррозионные материалы, которые серьезно влияют на изоляцию и проводимость изолятора
7.Загрязнительно-устойчивый тип изолятор применяется к тяжело грязной проводки области, однако, это не должно быть любые взрывчатые вещества и вещества, вызывающие огонь
Технические параметры:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
А. |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Кратковременный устойчивый ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Номинальный уровень изоляции |
Молниеносное волнение выдерживает напряжение ((пик) |
Полярный к Земле
(Положительно и отрицательно) |
kV |
75 |
Межполомок
(Положительно и отрицательно) |
85 |
Промышленная частота выдерживает напряжение
(1 мин.)
(Эффективная стоимость) |
Испытание на сухом/влажном |
Полярный к Земле |
42 ((Сухой)
34 ((Вет) |
| Межполомок |
48 ((Сухое) |
| 48 ((Сухое) |
48 ((Сухое)
40 ((Вет) |
| 5 |
Сопротивление основной цепи |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Продолжительность жизни механики |
Времена |
50 |
| 50 |
80
|
