12 кВ 630А HV AC Высокоэффективный переключатель отключения мощности Gb 1985-2014 Низкий риск с наружным вакуумным выключателем

12 кВ 630А HV AC Высокоэффективный переключатель отключения мощности Gb 1985-2014 Низкий риск с наружным вакуумным выключателем

Описание продукта:

Высоковольтные выключатели являются важнейшими компонентами в системах передачи и распределения электроэнергии.поскольку они позволяют изолировать отдельные участки сети для проведения работ по техническому обслуживанию или ремонтуОни также могут быть использованы для изоляции участков сети в случае сбоя или другого аномального состояния.

Эти переключатели предназначены для обработки высоких напряжений и токов и обычно изготавливаются из прочных и прочных материалов, таких как нержавеющая сталь, алюминий или медь.Они предназначены для выдержки суровых условий окружающей среды, такие как экстремальные температуры, сильные ветры и сильные дожди.

Существует несколько типов высоковольтных выключателей, включая выключатели воздушного прерывания, выключатели, погруженные в масло, и выключатели, изолированные от газа.и они работают с помощью набора контактов, которые физически отделяются, когда переключатель открываетсяМасляные переключатели обычно используются в высоковольтных приложениях и заполняются маслом, чтобы предотвратить дугу при открытии переключателя.Газоизолированные выключатели используют гиксафторид серы для изоляции контактов выключателя, что позволяет создавать более маленькие и компактные конструкции переключателей.

Высоковольтные выключатели должны работать и обслуживаться квалифицированным персоналом, прошедшим соответствующую подготовку.в том числе использование соответствующего индивидуального средства защиты и соблюдение процедур блокировки/отключения для предотвращения случайного заряда оборудованияРегулярное обслуживание и тестирование высоковольтных выключателей также важно для обеспечения их правильной работы и безопасного использования.

Размещение:

Связь между наружным вакуумным выключателем и наружным высоковольтным изолятором отключения заключается в их взаимодополняющих ролях в электрической системе:

Перерыв цепи: вакуумный выключатель отвечает за перерыв электрической цепи во время нормальной работы или в случае сбоя.Он действует как основное средство прерывания текущего потокаНапротив, изолятор отключения используется для изоляции цепи от источника питания во время технического обслуживания или ремонта.Он обеспечивает дополнительный уровень безопасности физически открывая схему.

Координация: в высоковольтных электростанциях вакуумный выключатель и изолятор часто координируются, чтобы работать вместе.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения используется для физической изоляции цепи и обеспечения видимого показания отключения.

Безопасность и техническое обслуживание: изолятор отключения играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает для открытия цепи и создания видимого воздушного разрываЭто гарантирует, что оборудование не питается энергией и безопасно для работы.

Структура:

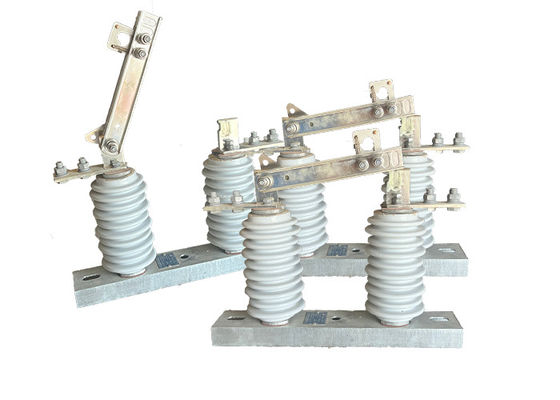

Описываемый продукт состоит из основания (пластинки), изолятора, проводящей части и блокировочного устройства.Нож устанавливается на динамический контактный нож головой через болты и отдельно соединен с статической контактной головойКаждая сторона держится в хорошем контакте с давлением сжатия пружины.который увеличивает поверхность рассеивания тепла и уменьшает повышение температурыЭто способствует механической прочности ножа и делает его динамически термостабильным против коротких замыканий.
Замыкающие части, установленные на не вращающемся конце контактного ножа, и статический блокирующий крюк на статическом контакте образуют устройство блокировки открытия.Устройство самозамыкается, так что тормозный нож не упадет из-за собственного веса или действия электрической энергии, что может привести к открытию тормоза без причины.
Этот продукт обычно используется в системах передачи и распределения электроэнергии и играет решающую роль в обеспечении надлежащего функционирования электрической сети.При работе с этими переключателями следует соблюдать надлежащие процедуры безопасности., и только квалифицированный и обученный персонал должен быть допущен к их эксплуатации и обслуживанию.

Преимущество:

1Простая структура: изоляционный выключатель спроектирован с простой структурой, что облегчает понимание и работу.

Низкое содержание: из-за своей конструкции и конструкции изоляционный выключатель требует минимального обслуживания, что уменьшает необходимость в частом осмотре и ремонте.

2Высокая линейность прерывания и закрытия: изоляционный переключатель имеет отличную линейность прерывания и закрытия, обеспечивающую плавную и надежную работу во время переключения.

3Высокая надежность: переключатель построен для обеспечения надежной производительности, минимизируя риск сбоев или сбоев во время работы.

4. Сопоставима с международными стандартами: изоляционный выключатель серии GW9-12 ((W) соответствует или превышает уровень аналогичных продуктов как на внутреннем, так и на международном рынках,обеспечение его совместимости и конкурентоспособности на рынке.

Применение:

1Электрические сети: Вертикальный выключатель высокого напряжения является важным компонентом в электрических сетях, где он используется для изоляции участков линии электропередачи для технического обслуживания или ремонта.Это помогает обеспечить, чтобы электросеть оставалась работоспособной и надежной., даже во время технического обслуживания или ремонта.

2.Электрические подстанции: верхний высоковольтный вертикальный изоляторный выключатель также широко используется в электрических подстанциях,используется для изоляции отдельных трансформаторов или другого оборудования для технического обслуживания или ремонтаЭто помогает гарантировать, что подстанция остается работоспособной и надежной, даже во время технического обслуживания или ремонта.

3.Системы возобновляемой энергетики: верхний переключатель вертикального изолятора высокого напряжения также используется в системах возобновляемой энергетики, таких как ветровые и солнечные электростанции,для изоляции участков линии электропередачи для обслуживания или ремонтаЭто помогает обеспечить, чтобы система возобновляемой энергии оставалась работоспособной и надежной, даже во время работ по техническому обслуживанию или ремонту.

Состояние:

1Высота не превышает 1000 м.

2.Температура окружающего воздуха: Максимальная + 40'C;Минимальная:Общая площадь -30'C, Парамос -40'C;

3. Давление ветра не превышает 700 Pa. ((соответствует скорости ветра 34 м/с);

4Сила землетрясения не превышает 8 градусов.

5. Рабочая ситуация без частых сильных вибраций;

6.Место установки изолятора обычного типа должно храниться подальше от газов, отложения химических отходов дыма, тумана соляного спрея, пыли

и другие взрывоопасные и коррозионные материалы, которые серьезно влияют на изоляцию и проводимость изолятора

7.Загрязнительно-устойчивый тип изолятор применяется к тяжело грязной проводки области, однако, это не должно быть любые взрывчатые вещества и вещества, вызывающие огонь

Технические параметры:
