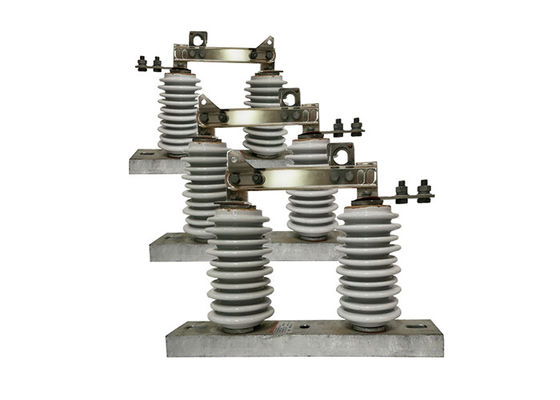

GW9-10 серия наружного высоковольтного выключателя 1250A вакуумный переключатель перерыва нагрузки, используемый с выключателем
Описание продукта:
Высоковольтный выключатель серии GW9-10 - электрический выключатель, используемый в высоковольтных энергосистемах для изоляции или отключения части системы от остальной части системы.Он предназначен для работы в условиях высокого напряжения и тока и используется в основном для обслуживания, ремонт или чрезвычайные ситуации.
Выключатель состоит из набора контактов, которые могут быть открыты или закрыты механизмом, таким как ручной или моторизованный приводной механизм.Он позволяет электрическому току проходить через систему., тогда как когда он открыт, ток прерывается, и система фактически отключается.
Применение:
1 Изоляция подстанции:В подстанции высоковольтные выключатели используются для отключения трансформаторов, выключателей и другого оборудования от энергосистемы для обслуживания или ремонта.
2 Изоляция линии электропередачи:Высоковольтные разъединители используются для изоляции участков высоковольтных линий электропередач для обслуживания, ремонта или предотвращения потока электроэнергии во время чрезвычайных ситуаций.
3 Переключение конденсаторной банки:В энергосистемах с конденсаторными банками высоковольтные переключатели отключения используются для отключения банка конденсатора от энергосистемы для обслуживания или ремонта.
4 Сброс нагрузки:В случае перегрузки или другой чрезвычайной ситуации высоковольтные выключатели отключения могут быть использованы для снятия нагрузки путем отключения определенных участков энергосистемы.
5 Изоляция от неисправности:Высоковольтные разъединители используются для изоляции неисправных участков энергосистемы, чтобы предотвратить повреждение оборудования и обеспечить непрерывность электроснабжения.
Условия:
1Высота не превышает 1000 м.
2.Температура окружающего воздуха: Максимальная + 40'C;Минимальная:Общая площадь -30'C, Парамос -40'C;
3. Давление ветра не превышает 700 Pa. ((соответствует скорости ветра 34 м/с);
4Сила землетрясения не превышает 8 градусов.
5. Рабочая ситуация без частых сильных вибраций;
6.Место установки изолятора обычного типа должно храниться подальше от газов, отложения химических отходов дыма, тумана соляного спрея, пыли
и другие взрывоопасные и коррозионные материалы, которые серьезно влияют на изоляцию и проводимость изолятора
7.Загрязнительно-устойчивый тип изолятор применяется к тяжело грязной проводки области, однако, это не должно быть любые взрывчатые вещества и вещества, вызывающие огонь
Технические параметры:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
А. |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Кратковременный устойчивый ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Номинальный уровень изоляции |
Молниеносное волнение выдерживает напряжение ((пик) |
Полярный к Земле
(Положительно и отрицательно) |
kV |
75 |
Межполомок
(Положительно и отрицательно) |
85 |
Промышленная частота выдерживает напряжение
(1 мин.)
(Эффективная стоимость) |
Испытание на сухом/влажном |
Полярный к Земле |
42 ((Сухой)
34 ((Вет) |
| Межполомок |
48 ((Сухое) |
| 48 ((Сухое) |
48 ((Сухое)
40 ((Водная) |
| 5 |
Сопротивление основной цепи |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Продолжительность механического действия |
Времена |
50 |
| 50 |
| 80 |
