Описание продукта:

ZW20-12 ((F) Boundary Load Switch - это новый продукт, который объединяет в себе несколько функций в одном интеллектуальном устройстве.перезамыкатель, и секционизатор, предлагающий универсальность и эффективность в различных приложениях.

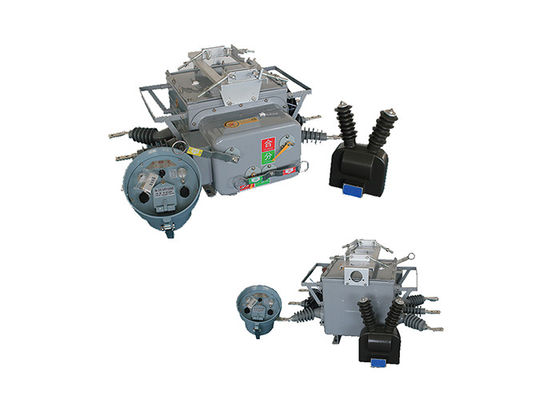

Основные компоненты переключателя ограничения нагрузки включают вакуумный прерыватель, контроллер CH-40 и внешний трансформатор напряжения.В то время как контроллер CH-40 обеспечивает продвинутую защиту, управления и коммуникационных функций. внешний трансформатор напряжения, который является дополнительным для линий автоматизации распределения кольцевых сетей,может использоваться для двусторонних PT (потенциальных трансформаторов) соединений.

Этот продукт широко используется в городских и сельских электрических сетях 10 кВ и 13 кВ. Он служит выключателем отключения, контактным выключателем,и автоматическое устройство переключения для развертывания нагрузки на линию в кольцевых сетяхКроме того, он может функционировать как переключатель границы (обычно известный как сторожевой) в ветвях электроснабжения, а также как переключатель и секционизатор в воздушных распределительных сетях.

Boundary Load Switch предлагает возможности дистанционного управления, обеспечивающие эффективное наблюдение и управление.облегчение бесперебойной интеграции в системы автоматизации распределения.

Устройство использует надежные механизмы обнаружения и оценки, в том числе способность обнаруживать нулевой ток последовательности уровня mA и токи короткого замыкания между фазами.Это позволяет автоматически устранять однофазные сбои заземления и фазовые сбои короткого замыкания, улучшая возможности системы управления неисправностями.

Основной выключатель Boundary Load Switch использует технологию вакуумной дуги, в то время как изоляционная система включает смешанную газовую изоляцию SF6 и N2.взрывозащищенныйВнутреннее отделение заполнено смешанным газом SF6 и N2,который предотвращает утечку и гарантирует, что внешняя среда не влияет на производительность устройства.

Механизм работы пружины переключателя граничной нагрузки разработан с учетом миниатюризации и оптимизации производительности,что приводит к более высокой надежности действия по сравнению с традиционными механизмами пружиныЭто улучшение конструкции повышает общую операционную эффективность и срок службы устройства.



Характеристики контроллера:

Интеллектуальные терминальные контроллеры имеют такие функции, как защита, автоматическое управление, проверка/запрос, связь и управление программным обеспечением.

1Отлично реализует различные функции, такие как защита цепей, дистанционное управление, сигнализация и дистанционный мониторинг.

2Не требуется никаких инвестиций в оборудование связи в сетях GSM. Просто купить SIM-карту и активировать услуги SMS.

3Используйте специальные мобильные телефоны, шифрование информации, проверку пароля и другие меры безопасности.

4Модуль GSM может указать номер мобильной связи и принимать команды только с привязанного телефона.

5Сообщения для дистанционного управления и других команд зашифрованы.

6. Следует за методом дистанционного управления, предварительно установленным для подтверждения, выполнения и проверки, чтобы обеспечить безопасность управления системой и предотвратить неисправности.

7Не нужно устанавливать каких-либо линий связи или отладки линий связи.

8Просто правильно установить SMS интеллектуальный терминал мониторинга, вставить SIM-карту, установить назначенный мобильный номер, и система начнет работать.

9Мониторинг и просмотр в режиме реального времени могут осуществляться в любом месте с сигналом, без необходимости размещения персонала для мониторинга.




Применение:

1.Подстанции распределения электроэнергии: переключатель ZW20 обычно используется в подстанциях распределения электроэнергии, как внутри, так и снаружи.и защиты от сбоев в распределительных сетях.

2Коммерческие здания: переключатель используется в коммерческих зданиях, включая торговые центры, офисные комплексы и больницы, для надежного и безопасного распределения электроэнергии.Он обеспечивает эффективное переключение нагрузки и защищает критические электрические нагрузки.

3Системы возобновляемой энергии: переключатель ZW20 подходит для систем возобновляемой энергии, таких как солнечные электростанции и ветровые электростанции.Он облегчает переключение и защиту средневольтных цепей в этих системах.

4Железнодорожная электрификация: переключатель используется в проектах электрификации железных дорог для управления и защиты электроснабжения железнодорожных сетей.Обеспечивает надежное и безопасное распределение энергии для движения поездов.

5.Горные работы: переключатель ZW20 используется в горных работах для управления и защиты электрического оборудования и распределительных сетей электроэнергии в подземных и поверхностных шахтах.

6Нефтяная и газовая промышленность: переключатель ZW20 используется в нефтегазовой промышленности для управления и защиты электрического оборудования на нефтеперерабатывающих заводах, трубопроводах и морских платформах.

7.Установки очистки воды и сточных вод: переключатель ZW20 используется в водо- и сточных водопроводных очистных установках для управления и защиты электрического оборудования на насосных станциях, очистных станциях,и распределительных сетей.

Структура:

Устройство защиты и мониторинга реле на основе микрокомпьютера представляет собой технологически продвинутую систему, которая выступает в качестве центрального контроллера для системы разрывов.Используя передовые технологии микрокомпьютеровЭто устройство играет решающую роль в обеспечении безопасности и надежности электрической системы, в которую оно интегрировано.
Контроллер специально разработан для выдержки различных условий окружающей среды и оснащен надежной устойчивостью к погодным условиям.Эта особенность позволяет ему надежно работать в суровых погодных условиях, таких как экстремальные температурыКроме того, контроллер построен с защитой от конденсации,обеспечение его функциональности даже в влажной или влажной среде, где влажность может быть проблемой.
Для установления безопасного и надежного соединения контроллер подключается к корпусу коммутатора с помощью авиационных разъемов.что делает их идеальным выбором для критических приложений, таких как защита реле и мониторингЭти соединители обеспечивают надлежащую связь и функциональность между контроллером и переключателем, повышая общую производительность и надежность системы.
Управляющий превосходит в надежности соединения, минимизируя риск потери или нарушения сигнала.что имеет решающее значение для правильного функционирования системы защиты и мониторинга релеСохраняя высокий уровень защиты, контроллер обеспечивает целостность и точность функций защиты и мониторинга реле.предотвращение любых потенциальных ошибок или расхождений, которые могут поставить под угрозу общую безопасность электрической системы.

Условия окружающей среды

Температура окружающего воздуха: от -40 до +70°C.

Высота: не более 3000 м над уровнем моря.

Окружающий воздух может быть загрязнен пылью, дымом, коррозионными газами, паром или соляным туманом.

Скорость ветра не должна превышать 34 м/с (эквивалентно давлению 700 Па на цилиндрической поверхности).

Вибрации или сейсмическая активность от внешнего коммутатора и управляющего оборудования могут быть проигнорированы.

Амплитуда электромагнитных помех, вызванных в вторичной системе, не превышает 1,6 кВ.




Технические параметры:

Технический параметр контроллера:
