Высоковольтный Vcb выключатель трехфазный AC 50Hz на улице

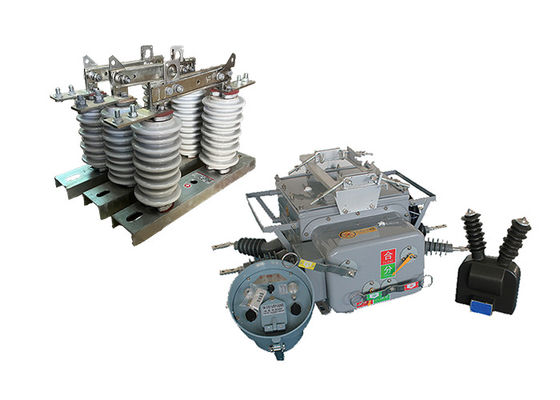

Автоматический перекрыватель электрический секционировщик ZW20-12 ((F) Вакуумный выключатель с переключателями отключения группы на открытом воздухе GW9

Описание продукта:

ZW20-12 ((F) вакуумный выключатель является трехфазным AC 50Hz наружного HV коммутатора в основном используется для сельской и городской 10 кВ наружной распределительной сети, как отдельный и комбинированный ток нагрузки,ток перегрузки, короткого тока и других подобных мест.

Вся его структура представляет собой трехфазный тип общей коробки, которая состоит из рабочего механизма, проводящей цепи, изоляционной системы, уплотнительного элемента и оболочки.

И он поддерживает соответствующие интеллектуальные дистанционные терминалы для удовлетворения потребностей в автоматизации распределения.

· ZW20-12 (Z) Внешний интеллектуальный высоковольтный AC True Air Breaker с функцией короткого сообщения GSM

· Комбинация с контроллером переключателя разделения ZW20-12 (F) Внешний разделение высокого напряжения переменного тока истинный воздушный прерыватель.

Внешний выключатель отключения GW9-10 - это тип портативного устройства, используемого для изоляции и заземления электрических распределительных линий для обслуживания, ремонта или аварийных целей.Это универсальный инструмент, который можно использовать в различных приложениях, включая воздушные распределительные линии, подстанции и промышленные объекты.

Внешний выключатель разъединения предназначен для работы одного человека, что облегчает его использование и маневрирование.который может быть расширен до электрического оборудования, и набор взаимозаменяемых приспособлений, которые позволяют пользователю выполнять различные задачи, такие как открытие или закрытие выключателей и заземления линий.

Внешний выключатель разъединения предназначен для обеспечения видимого перерыва в электрической цепи, что помогает защитить от случайного контакта с заряженным оборудованием.Он также спроектирован, чтобы выдерживать суровые условия окружающей среды, такие как сильный ветер, дождь и снег, что делает его подходящим для использования в наружной среде.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

1. С 485 / 232 коммуникационный интерфейс, или через оптическое волокно, беспроводный дистанционный мониторинг; Ускорение функции после перекрытия: когда переключатель тяжелый

2В случае постоянного отказа автоматическое ускорение;

3. Удаленное управление / ручное закрытие для ускорения поездки, и блокировать перекрытие: пользователь ремонтирует линию после питания, если забыли удалить переключатель заземления

Ускоряется загрузка;

4. Время задержки трех повторных замыканий может быть регулировано;

Схема закрытия отключения принимает конструкцию противопоказания к неправильной работе и имеет функцию противоотключения.

5Нереносный ток может отличать внутренние разломы от наружных.

6Дистанционный переключатель предназначен для предотвращения неисправности.

Особенности:

1Технология вакуумного прерывания: выключатель ZW20-12 использует вакуумные прерыватели в качестве среды для тушения дуги.Вакуумные прерыватели очень эффективны в тушении дуг и обеспечивают отличную диэлектрическую прочность, обеспечивая надежное прерывание высоковольтных токов.

2.Внешнее применение: Этот выключатель специально разработан для установки на открытом воздухе, что делает его подходящим для использования в подстанциях, распределительных сетях и других наружных электрических системах.Он построен так, чтобы выдерживать суровые условия окружающей среды., включая изменения температуры, влажность и воздействие пыли, дождя и УФ-излучения.

3Высокое напряжение: выключатель ZW20-12 предназначен для применения на высоком напряжении с номинальным напряжением 12 киловольт (кВ).Он может обрабатывать электрические системы, работающие на этом уровне напряжения..

4.Компактный дизайн: выключатель имеет компактную конструкцию, позволяющую легче устанавливать и интегрировать в наружное коммутаторное оборудование или подстанции.Компактный размер также позволяет экономить пространство и эффективно использовать доступную площадь установки.

5Надежная работа: выключатель ZW20-12 разработан для надежной работы.и передовые механизмы для обеспечения стабильных и эффективных операций перехода, минимизируя риск неисправностей или сбоев.

6Особенности безопасности: выключатель оснащен элементами безопасности для повышения безопасности оператора и системы, включающими механизмы блокировки для предотвращения неправильной работы,механические и электрические индикаторы для предоставления информации о состоянии, и защитные жалюзи для предотвращения случайного контакта с живыми частями.




Размещение:

Связь между наружным вакуумным выключателем и наружным высоковольтным изолятором отключения заключается в их взаимодополняющих ролях в электрической системе:

Перерыв цепи: вакуумный выключатель отвечает за перерыв электрической цепи во время нормальной работы или в случае сбоя.Он действует как основное средство прерывания текущего потокаНапротив, изолятор отключения используется для изоляции цепи от источника питания во время технического обслуживания или ремонта.Он обеспечивает дополнительный уровень безопасности, физически открывая схему.

Координация: в высоковольтных электростанциях вакуумный выключатель и изолятор часто координируются, чтобы работать вместе.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения используется для физической изоляции цепи и обеспечения видимого показания отключения.

Безопасность и техническое обслуживание: изолятор отключения играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает, чтобы открыть схему и обеспечить видимый воздушный разрывС другой стороны, вакуумный выключатель защищает систему во время нормальной работы и в случае сбоев.

Введение наружного выключателя серии GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html

Применение

1Подстанции: Выключатель ZW20-12 часто используется на подстанциях на открытом воздухе как часть первичной распределительной системы.Он используется для защиты и управления электрическим оборудованием, таким как трансформаторы, генераторы, и автобусные панели.

2Сети распределения: этот выключатель подходит для наружных распределительных сетей, где высоковольтная энергия распределяется по нескольким местам.Он помогает обеспечить надежную и безопасную работу, прерывая токи с неисправностью и изолируя неисправные участки сети..

3Промышленные объекты: выключатель ZW20-12 используется в наружных системах высокого напряжения, которые находятся в промышленных объектах, таких как фабрики, производственные заводы и горнодобывающие предприятия.Он обеспечивает защиту критического электрического оборудования и обеспечивает непрерывность питания.

4.Установки по возобновляемой энергии: В открытых установках по возобновляемой энергии, таких как ветровые электростанции или солнечные электростанции,выключатель ZW20-12 используется для защиты электрической инфраструктуры и переключения энергии, вырабатываемой из возобновляемых источников.

5Железнодорожные системы: этот выключатель используется в наружных системах высокого напряжения, связанных с электрификацией железных дорог.включая воздушные цепи и тяговые подстанции.

6Нефтяная и газовая промышленность: выключатель ZW20-12 применяется в наружных высоковольтных системах в нефтегазовой промышленности.Он используется для защиты электрического оборудования и управления распределением энергии на морских платформах., нефтеперерабатывающих заводов и насосных станций.

7.Проекты инфраструктуры: выключатель ZW20-12 подходит для различных проектов инфраструктуры на открытом воздухе, таких как аэропорты, морские порты и линии электропередачи.Он играет решающую роль в защите критической инфраструктуры и обеспечении бесперебойного электроснабжения..

Состояние:

1Высота: 2000 метров.

2Температура окружающей среды:на улице -30°C~+55°C

Самая высокая среднегодовая температура составляет 20°C

Максимальная среднесуточная температура 30°C

3Относительная влажность: 95% (25°C)

4Сейсмическая способность: ускорение на уровне земли 0,3 г

Вертикальное ускорение на земле 0,15 г

В то время как действует для трех синус волны

Фактор безопасности 1.67

5Сила сейсмической: 7 градусов.

6Максимальная суточная разница температуры:25°C

7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя

8. Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением


Технические параметры:

ZW20-12 ((F)

GW9-10
