Описание продукта:

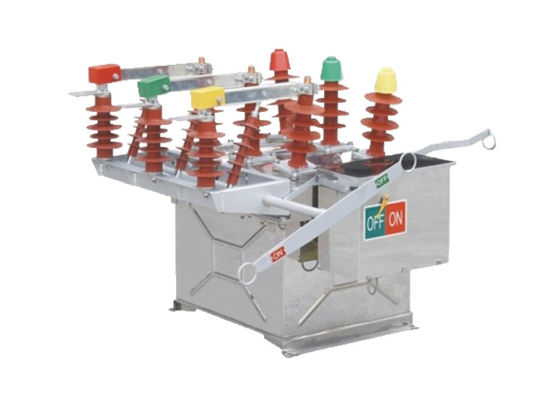

Переключатель ZW8-12 разработан в соответствии с международными стандартами и изготовлен с использованием передовых технологий.и током прерывания короткого замыкания до 20 кА.

Выключатель состоит из нескольких ключевых компонентов, включая вакуумный прерыватель, механизм работы и систему управления.Вакуумный прерыватель является сердцем выключателя и отвечает за прерывание электрического токаОн предназначен для работы в вакууме, что помогает предотвратить дугу и обеспечивает надежную работу.

Рабочий механизм отвечает за открытие и закрытие выключателя и может работать вручную или электрически.Система управления контролирует выключатель и предоставляет обратную связь оператору, что позволяет им контролировать состояние разрыва и обнаруживать любые неисправности.

Выключатель ZW8-12 предназначен для высокой надежности и требует минимального технического обслуживания.что делает его пригодным для использования в широком спектре приложений.




 Особенности:

1.Автоматический вакуумный выключатель ZW8-12 спроектирован с антизагрязнительной способностью. Это означает, что он способен надежно работать даже в среде с высоким уровнем загрязнения,такие как районы с тяжелой пылью или промышленными выбросамиВнутренняя изоляция предназначена для устойчивости к таким загрязнениям и поддержания требуемых уровней изоляции.который обеспечивает улучшенные изоляционные свойства и улучшает общую производительность разрывателя.
2.Выключатель оснащен механизмом управления накоплением энергии ракеты.Этот рабочий механизм сохраняет механическую энергию, которая может быть быстро высвобождена для открытия или закрытия контактов выключателяМеханизм хранения энергии ракеты предназначен для эффективной и надежной работы, обеспечивая быстрое и эффективное переключение выключателя.
3Выключатель ZW8-12 может быть оснащен односторонним (левым) или двусторонним выключателем.Это позволяет гибкость в конфигурации и установке выключателя в системе коммутатораКроме того, он может быть оснащен внешним ПТ (потенциальный трансформатор), который используется для измерения напряжения и целей управления.Внешний PT облегчает точное наблюдение за напряжением и помогает обеспечить правильное функционирование выключателя в системе высокого напряжения.



Преимущества:

1.CT23 Механизм работы с источником энергии: выключатель ZW8-12 оборудован механизмом работы с источником энергии типа CT23.Этот механизм использует накопленную механическую энергию в пружинах, чтобы облегчить открытие и закрытие контактов выключателяОн предлагает гибкость в эксплуатации, позволяющую использовать его в зависимости от конкретных требований приложения.

2.ZW8-12G комбинированный выключатель: модель ZW8-12G представляет собой комбинированный выключатель, состоящий из выключателя ZW8-12 и изолятора. Эта конфигурация позволяет ему функционировать как секционизатор,обеспечивает возможность изолировать конкретные участки сети распределения электроэнергии для целей технического обслуживания или выявления неисправностей.

3.Трехфазный сборник в конструкции резервуара: выключатель ZW8-12 имеет трехфазный сборник в конструкции резервуара.Это означает, что компоненты прерывателя для каждой фазы заключены в общем баке, обеспечивающий компактную и экономичную конструкцию.

4.Вакуумная камера тушения дуги и изоляционный материал: В металлическом баке выключатель ZW8-12 включает трехфазную камеру вакуумного тушения дуги.Эта камера эффективно погашает электрические дуги, которые возникают при перерыве цепиКроме того, прерыватель использует изоляционные материалы, такие как SMC (слой формования листов), чтобы обеспечить изоляцию между фазами и от фазы к фазе,повышение общей изоляционной прочности.

5Надежная производительность и высокая изоляционная прочность: выключатель ZW8-12 известен своей надежной производительностью и высокой изоляционной прочностью.Он спроектирован и протестирован, чтобы соответствовать строгим стандартам производительностиВысокая изоляционная прочность повышает способность выдерживания и изоляции электрического напряжения,содействие безопасности и надежности электрической системы.




Особенности:

Функция защиты микрокомпьютера

1Он имеет трехступенчатую функцию защиты от тока: быстрое движение, ограниченное во времени быстрое движение и защита от перенапряжения.

2Гибкая настройка характеристик быстрого и медленного времени.

3Пользователи могут устанавливать значения защиты и задержки.

Функция перекрытия

1Можно установить до трех операций перезамыкания.

2Пользователи могут свободно выбирать количество операций повторного закрытия и различные интервалы повторного закрытия.

3Он имеет функции ускорения до повторного закрытия, ускорения после повторного закрытия и последовательного координационного выбора.

Функция восстановления сети

1.Включает блокировку под напряжением, автоматическое перекрытие, кратковременное отсутствие перекрытия, непрерывное отсутствие перекрытия, перекрытие под напряжением, автоматическое перезагрузка, кратковременное включение значения защиты в режиме ожидания,и непрерывная активация значения защиты в режиме ожидания.

2Распределенное интеллектуальное управление может быть реализовано в соответствии с предварительно установленной функцией во время работы кольцевой сети.

3Когда происходит сбой в сети, он автоматически очищает сбой, изолирует область сбоя, автоматически передает питание и восстанавливает питание в область без сбоя.

Состояние:

Температура окружающей среды:-40°C~+70°C (средняя суточная температура не превышает +40°C)

Высота: > 1000 м (максимум 3000 м)

Окружающая влажность:средняя суточная относительная влажность не более 95%, среднемесячная относительная

Уровень загрязнения:Уровень IV

Максимальная скорость ветра: 700 Pa (эквивалент скорости ветра 35 м/с)

Интенсивность землетрясения: уровень 8




Технический параметр:
