Описание продукта:

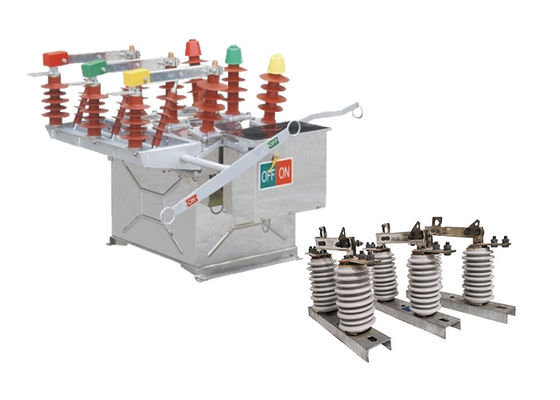

Наружный высоковольтный вакуумный выключатель ZW8-12 подходит для трехфазного наружного высоковольтного коммутатора переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.Он в основном используется в распределительных системах городских и сельских электрических сетей 10 кВ для включения или выключения токов нагрузки и токов короткого замыкания.Это один из наиболее широко используемых, зрелых и стабильных продуктов в энергетической системе.

ГВ9-10 - это тип электрического переключателя, используемого в высоковольтных энергосистемах для изоляции участков сети в целях технического обслуживания или безопасности.Выключатель обычно устанавливается на столбе или другой поддерживающей структуре и используется для отключения воздушной линии электропередачи от остальной части системы.

Крышки предназначены для обработки высоких напряжений и токов и часто устанавливаются на открытом воздухе.Они состоят из набора стационарных и подвижных контактов, которые разделены воздушным разрывом.Когда переключатель находится в закрытом положении, контакты соприкасаются друг с другом, позволяя потоку протекать через схему.прерывание потока тока через цепь и изоляция от остальной части системы.

Крышки являются важным компонентом безопасности и надежности энергосистемы и предназначены для работы в различных условиях окружающей среды.Они часто подвергаются строгим испытаниям и требованиям сертификации, чтобы гарантировать, что они соответствуют отраслевым стандартам производительности и безопасности.

Крышки обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.

Двойной эффект использования, когда GW9-10 серии изолятор переключатель может быть использован с вакуумными выключателями!!

Особенности:

1.Внешний высоковольтный вакуумный выключатель переменного тока ZW8-12 обладает повышенной способностью к борьбе с загрязнением, с внутренней изоляцией, предназначенной как для воздуха, так и для композитной изоляции эпоксидной смолы.Эта изоляционная система помогает защитить выключатель от загрязнителей окружающей среды, обеспечивая его надежную работу даже в загрязненных или суровых наружных условиях.

2Выключатель ZW8-12 оснащен механизмом хранения энергии ракеты. Этот механизм использует накопленную энергию для эффективного управления выключателем.обеспечивает быструю и надежную переходную операцию;Механизм хранения энергии ракет повышает общую производительность и надежность выключателя.

3Выключатель ZW8-12 может быть сконфигурирован как с односторонним (слева), так и с двусторонним выключателем разделения, а также с внешним PT (потенциальный трансформатор).Эта гибкость позволяет использовать разнообразные варианты установки на основе конкретных системных требованийОдносторонний или двусторонний выключатель позволяет легко изолировать выключатель от электросети, в то время как внешний PT облегчает точное измерение напряжения и мониторинг.


Состояние:

1Температура окружающей среды: выключатель предназначен для работы в температурном диапазоне от -15 до +40 °C.Это означает, что он может эффективно работать в условиях с температурой до -15°C и до +40°C..

2Давление ветра: выключатель выдерживает давление ветра до 700 Па, что эквивалентно скорости ветра 34 м/с.Это гарантирует, что выключатель остается стабильным и не влияет на сильные ветры.

3Высота: выключатель подходит для установки на высоте до 1000 м над уровнем моря. Он предназначен для надежной работы в этом диапазоне высоты.

4Сейсмическая интенсивность: выключатель предназначен для выдерживания сейсмической активности с уровнем интенсивности до 8 по шкале сейсмической интенсивности.Это гарантирует, что он остается в работе и не подвержен сейсмическим вибрациям до этого уровня..

Применение

1Сети распределения электроэнергии: выключатель ZW8-12 может использоваться в сетях распределения среднего напряжения, таких как подстанции, для защиты трансформаторов, питателей,и другое электрическое оборудование от перегрузок и коротких сдвиговОн обеспечивает надежную и безопасную работу распределительной системы.

2Промышленные заводы: такие отрасли, как производственные заводы, химические предприятия и горнодобывающая промышленность, часто используют выключатель ZW8-12 для защиты критического оборудования и машин.Он обеспечивает защиту от неисправностей для двигателей., генераторы, коммутаторы и другие промышленные электрические системы.

3Коммерческие здания: выключатель ZW8-12 обычно устанавливается в коммерческих зданиях, включая офисные комплексы, торговые центры, больницы и учебные заведения.Он защищает системы распределения электроэнергии., системы HVAC, лифты, осветительные схемы и другая необходимая инфраструктура здания.

4Системы возобновляемой энергии: с увеличением использования возобновляемых источников энергии, таких как ветряная и солнечная энергия,выключатель ZW8-12 используется для защиты средневольтных установок возобновляемой энергетикиОн обеспечивает безопасное отключение электроэнергии, вырабатываемой из возобновляемых источников, во время сбоев или работ по техническому обслуживанию.

5Инфраструктурные проекты: выключатель ZW8-12 подходит для инфраструктурных проектов, таких как железные дороги, аэропорты и очистные сооружения.включая системы тяговой мощности, системы освещения, насосные станции и схемы управления.

6Центры обработки данных: Центры обработки данных требуют надежной и надежной электрической защиты.Выключатель ZW8-12 обычно используется в распределительных системах среднего напряжения в центрах обработки данных для защиты критических серверов, резервные системы питания, инфраструктура охлаждения и бесперебойные источники питания (UPS).

7Нефтяные и газовые установки: В нефтегазовой промышленности выключатель ZW8-12 используется в электрических системах среднего напряжения для защиты и управления насосами, компрессорами, двигателями,и другое оборудование в нефтеперерабатывающих заводах, морские платформы и установки на вертикальных линиях.

Структура:

1Ограждение: выключатель помещается в прочный корпус из высококачественных материалов, таких как сталь или алюминий.Оборудование обеспечивает механическую защиту и изоляцию для внутренних компонентов.

2Операционный механизм: Операционный механизм отвечает за открытие и закрытие контактов выключателя. Он может состоять из ручного или моторного механизма в зависимости от конкретной конструкции.Рабочий механизм обеспечивает бесперебойную и надежную работу выключателя.

3.Вакуумный прерыватель: вакуумный прерыватель является основным компонентом выключателя. Это герметичное помещение, заполненное высококачественным вакуумом. Когда выключатель закрыт,контакты соприкасаются друг с другом внутри вакуумного прерывателяКогда выключателю необходимо прервать ток, вакуумный прерыватель создает очень надежную среду для тушения дуги, эффективно гасящую дугу.

4Контакты: Контакты выключателя отвечают за передачу и прерывание электрического тока. Они обычно изготавливаются из материалов с высокой проводимостью, таких как медь или серебро.Когда выключатель закрытКогда вы открываете выключатель, контакты отделяются, прерывая ток.

5.Арк-спуски: Арк-спуски предназначены для упрощения быстрого и эффективного тушения дуги, образующейся при прерывании цепи.Они расположены вокруг контактов и используют различные методы тушения дуги, такие как магнитное разрыв или расщепление дуги, чтобы обеспечить эффективное тушение дуги.

6Изоляционные материалы: Изоляционные материалы, такие как фарфор или композитные материалы, используются для обеспечения изоляции и поддержки внутренних компонентов выключателя.Они помогают поддерживать необходимые электрические пропускания и предотвратить вспышки..

7Устройства управления и защиты: выключатель может включать в себя устройства управления и защиты, такие как катушки, вспомогательные выключатели и реле.например, дистанционное управление, обнаружение неисправностей и координация с другими защитными устройствами электрической системы.

8Терминалы: выключатель оснащен терминалами для соединения входящих и исходящих электрических проводников.Эти терминалы позволяют выключателю интегрироваться в систему распределения электричества.

Технический параметр:

ZW8-12


GW9-10
