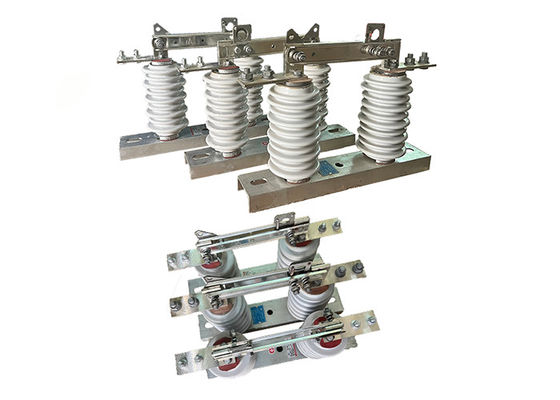

1250A Высоковольтный электрический переключатель 36 кВ Керамика/сталь, используемая для групповых переключателей отключения подстанций
Описание продукта:
Высоковольтный электрический изолятор - это электрический выключатель, предназначенный для изоляции участка электрической сети или системы от остальной части системы в целях обслуживания или ремонта.Он обычно используется в высоковольтных системах передачи и распределения электроэнергии.
Выключатель предназначен для открытия и закрытия при нормальных или ненормальных условиях, таких как сбой или перенапряжение.физически отключает отсек системы от остальной части сети, предотвращая поток электричества в этот участок.
Высоковольтные переключатели отключения, как правило, предназначены для работы при напряжении от 600 вольт до 765 000 вольт, и они могут работать вручную или автоматически.Они обычно устанавливаются в подстанциях или на электростопах., и являются важным компонентом инфраструктуры электрической сети.
Особенности:
1.Высокое напряжение: Высоковольтные изоляторные переключатели предназначены для выдерживания высоких уровней напряжения, обычно от нескольких тысяч вольт до нескольких сотен тысяч вольт.
2.Устойчивое строительство: Высоковольтные изоляторные переключатели обычно изготавливаются из материалов, которые очень устойчивы к электрической дуге, коррозии и другим формам повреждения, таким как фарфор или полимер.
3.Arc Chutes: Многие высоковольтные изоляторные переключатели спроектированы с дуговыми отступами, которые помогают рассеивать тепло, генерируемое электрической дугой, и предотвращать повреждение переключателя.
4.Земной переключатель: некоторые высоковольтные изоляторные переключатели оснащены земным переключателем, который обеспечивает дополнительный уровень безопасности путем заземления изолированной секции цепи.
5Механизм блокировки: для предотвращения случайного закрытия переключателя во время выполнения работ по техническому обслуживанию;многие высоковольтные изоляторы оборудованы механизмом блокировки, который предотвращает закрытие переключателя до тех пор, пока не будут соблюдены все процедуры безопасности.
6Визуальные индикаторы: Высоковольтные изоляторы могут также включать визуальные индикаторы, такие как огни или флаги,которые дают четкое указание, находится ли переключатель в открытом или закрытом положении.
Применение:
Высоковольтные выключатели являются важнейшими компонентами в системах передачи и распределения электроэнергии.поскольку они позволяют изолировать отдельные участки сети для проведения работ по техническому обслуживанию или ремонтуОни также могут быть использованы для изоляции участков сети в случае сбоя или другого аномального состояния.
Эти переключатели предназначены для обработки высоких напряжений и токов и обычно изготавливаются из прочных и прочных материалов, таких как нержавеющая сталь, алюминий или медь.Они предназначены для выдержки суровых условий окружающей среды, такие как экстремальные температуры, сильные ветры и сильные дожди.
Существует несколько типов переключателей высокого напряжения, включая переключатели воздушного прерывания, переключатели с маслом и газоизолированные переключатели.и они работают с помощью набора контактов, которые физически отделяются, когда переключатель открываетсяМасляные переключатели обычно используются в высоковольтных приложениях и заполняются маслом, чтобы предотвратить дугу при открытии переключателя.Газоизолированные выключатели используют гиксафторид серы для изоляции контактов выключателя, что позволяет создавать более маленькие и компактные конструкции переключателей.
Высоковольтные выключатели должны работать и обслуживаться квалифицированным персоналом, прошедшим соответствующую подготовку.включая использование соответствующего индивидуального средства защиты и соблюдение процедур блокировки/отключения для предотвращения случайного заряда оборудованияРегулярное обслуживание и тестирование высоковольтных выключателей также важно для обеспечения их правильной работы и безопасного использования.
Риски для безопасности:
1Электрический удар: высоковольтные выключатели могут вызвать потенциально смертельный электрический удар, если с ними не обращаться должным образом.Это может произойти, если переключатель не изолирован должным образом до его открытия или если есть сбой в оборудовании.
2Вспышка дуги: при открытии высоковольтных выключателей может возникнуть дуговая вспышка, которая может высвободить значительное количество энергии в виде тепла, света и давления.повреждение глаз, и другие травмы.
Неисправность оборудования: Высоковольтные выключатели могут выйти из строя, если их не поддерживают должным образом или если они перегружены.
4Опасности для окружающей среды: Высоковольтные выключатели часто расположены на открытом воздухе, где они могут подвергаться экстремальным погодным условиям, таким как сильный ветер, сильный дождь,и молнии,Эти условия могут создавать дополнительные риски для безопасности персонала, который работает или обслуживает оборудование.
Условия:
1Максимальная высота установки не должна превышать 1000 м.
2Температура окружающего воздуха не должна превышать +40 °C, а в общих районах не должна опускаться ниже -30 °C. В районах Парамоса она не должна опускаться ниже -40 °C.
3Давление ветра не должно превышать 700 Па, что соответствует скорости ветра 34 м/с.
4Изолятор должен выдерживать землетрясения до 8 градусов.
5.Изолятор должен быть установлен в месте, где нет частых сильных вибраций.
6Для изоляторов обычного типа их следует хранить подальше от газов, дыма, химических отложений, соляного тумана, пыли,и другие взрывоопасные и коррозионные материалы, которые могут серьезно повлиять на изоляционную и проводящую способности изолятора.
7Изоляторы типа, устойчивые к загрязнению, подходят для использования в сильно загрязненных местах проводки, но их не следует устанавливать в местах с любыми взрывчатыми или огнеопасными материалами.
Технические параметры:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
А. |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Кратковременный устойчивый ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Номинальный уровень изоляции |
Молниеносное волнение выдерживает напряжение ((пик) |
Полярный к Земле
(Положительно и отрицательно) |
kV |
75 |
Межполомок
(Положительно и отрицательно) |
85 |
Промышленная частота выдерживает напряжение
(1 мин.)
(Эффективная стоимость) |
Испытание на сухом/влажном |
Полярный к Земле |
42 ((Сухой)
34 ((Вет) |
| Межполомок |
48 ((Сухое) |
| 48 ((Сухое) |
48 ((Сухое)
40 ((Водная) |
| 5 |
Сопротивление основной цепи |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Продолжительность механического действия |
Времена |
50 |
| 50 |
| 80 |
