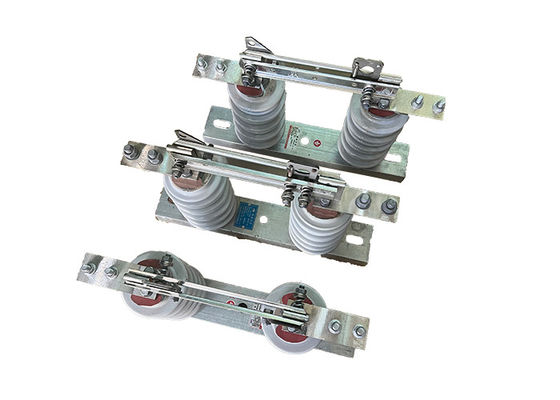

Высоковольтный выключатель GW9-10 серии 1250A Вакуумный выключатель, используемый с выключателем для наружного использования
Описание продукта:
Высоковольтный выключатель серии GW9-10 представляет собой портативный электрический выключатель высокого напряжения, используемый для изоляции электрических цепей в целях технического обслуживания и ремонта.Он обычно используется в системах передачи и распределения электроэнергии среднего и высокого напряжения.
Электрический изолятор Loadbuster спроектирован для того, чтобы быть портативным и легко транспортироваться в нужное место.обычно от нескольких киловольт до нескольких сотен киловольт.
Выключатель используется для изоляции части энергосистемы в целях обслуживания или ремонта.что облегчает операторам знание состояния цепи.
Электрический изолятор Loadbuster может использоваться для широкого спектра применений, включая переключение и изоляцию цепей, а также для заземления и отключения энергии оборудования.Он спроектирован с элементами безопасности для защиты операторов от электрических опасностей., такие как изоляционные материалы, которые предотвращают случайный контакт с живыми частями.
Этот переключатель прост в использовании и требует минимальной подготовки для эксплуатации.
Применение:
1 Изоляция подстанции:В подстанции высоковольтные выключатели используются для отключения трансформаторов, выключателей и другого оборудования от энергосистемы для обслуживания или ремонта.
2 Изоляция линии электропередачи:Высоковольтные разъединители используются для изоляции участков высоковольтных линий электропередачи для технического обслуживания, ремонта или предотвращения потока электроэнергии во время чрезвычайных ситуаций.
3 Переключение конденсаторной банки:В энергосистемах с конденсаторными банками высоковольтные переключатели отключения используются для отключения банка конденсатора от энергосистемы для обслуживания или ремонта.
4 Сброс нагрузки:В случае перегрузки или другой чрезвычайной ситуации высоковольтные выключатели отключения могут быть использованы для снятия нагрузки путем отключения определенных участков энергосистемы.
5 Изоляция от неисправности:Высоковольтные разъединители используются для изоляции неисправных участков энергосистемы, чтобы предотвратить повреждение оборудования и обеспечить непрерывность питания.
Условия:
1Высота не превышает 1000 м.
2.Температура окружающего воздуха: Максимальная + 40'C;Минимальная:Общая площадь -30'C, Парамос -40'C;
3. Давление ветра не превышает 700 Pa. ((соответствует скорости ветра 34 м/с);
4Сила землетрясения не превышает 8 градусов.
5. Рабочая ситуация без частых сильных вибраций;
6.Место установки изолятора обычного типа должно храниться подальше от газов, отложения химических отходов дыма, тумана соляного спрея, пыли
и другие взрывоопасные и коррозионные материалы, которые серьезно влияют на изоляцию и проводимость изолятора
7.Загрязнительно-устойчивый тип изолятор применяется к тяжело грязной проводки области, однако, это не должно быть любые взрывчатые вещества и вещества, вызывающие огонь
Технические параметры:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
А. |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Кратковременный устойчивый ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Номинальный уровень изоляции |
Молниеносное волнение выдерживает напряжение ((пик) |
Полярный к Земле
(Положительно и отрицательно) |
kV |
75 |
Межполомок
(Положительно и отрицательно) |
85 |
Промышленная частота выдерживает напряжение
(1 мин.)
(Эффективная стоимость) |
Испытание на сухом/влажном |
Полярный к Земле |
42 ((Сухой)
34 ((Вет) |
| Межполомок |
48 ((Сухое) |
| 48 ((Сухое) |
48 ((Сухое)
40 ((Водная) |
| 5 |
Сопротивление основной цепи |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Продолжительность механического действия |
Времена |
50 |
| 50 |
| 80 |
