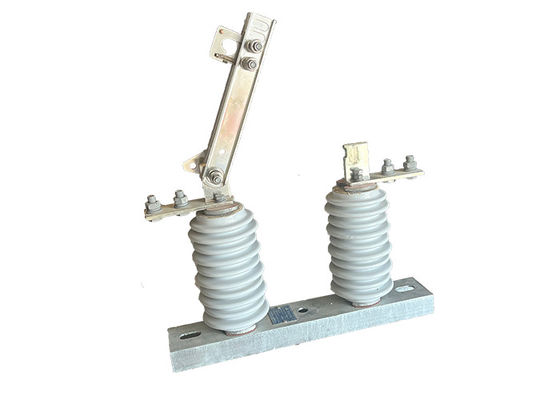

Автоматический защитный наружный выключатель GW9 серии однофазный высоковольтный порцелановый выключатель

Автоматический защитный наружный выключатель GW9 серии однофазный высоковольтный порцелановый выключатель

Описание продукта:

Внешний выключатель - это тип электрического выключателя, используемого в электросетевых системах для изоляции цепи от остальной части системы в целях технического обслуживания или безопасности.Термин "вертикальный" относится к ориентации изолятора., который устанавливается вертикально на опорное сооружение.

Внешние разъединители обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они предназначены для обработки высоких напряжений и токов и часто устанавливаются на открытых местах.

Внешние выключатели обычно состоят из набора стационарных и подвижных контактов, которые разделены воздушным разрывом.Контакты соединяются друг с другом.Когда изолятор открывается, контакты отделяются.прерывание потока тока через цепь и изоляция от остальной части системы.

Внешние выключатели являются важным компонентом безопасности и надежности энергосистемы и предназначены для работы в различных условиях окружающей среды.Они часто подвергаются строгим испытаниям и требованиям сертификации, чтобы гарантировать, что они соответствуют отраслевым стандартам производительности и безопасности.

Функция:

Основная функция высоковольтного электрического изолятора заключается в обеспечении электрической изоляции между высоковольтным проводником переменного тока и поддерживающей структурой,и поддерживать вес проводникаОн предназначен для выдержки высоких уровней напряжения и электрического тока, и обычно изготавливается из материалов, которые очень устойчивы к электрической дуге и коррозии.из фарфора или полимера.

Структура:

Этот продукт состоит из основания (пластинки), изолятора, проводящей части и блокировочного устройства.и другой конец ножа отдельно соединен с статической контактной головой, и каждая сторона поддерживается в хорошем контакте с давлением сжатия пружины.но также способствуют снижению повышения температуры, и улучшить механическую прочность ножа, делая динамическую тепловую стабильность против короткого замыкания.Замыкающие части, установленные на не вращающемся конце контактного ножа, и статический замыкающий крюк на статическом контакте составляют устройство блокировки открытия, который самозамыкается при закрытии тормоза, чтобы тормозный нож не отвалился сам по себе из-за собственного веса или действия электрической энергии,в результате чего тормоз открывается без причины..

Применение:

1Изоляция цепей: высоковольтные электрические изоляторы в основном используются для изоляции участков энергосистемы для технического обслуживания или ремонта.Это позволяет работникам безопасно работать на изолированной схеме без риска поражения током или других электрических опасностей.

2Безопасность: высоковольтные электрические изоляторы также используются в качестве устройства безопасности для защиты работников и общественности от электрических опасностей.Высоковольтные электрические изоляторы предотвращают случайный контакт с живыми частями системы и снижают риск электроаварий..

3Защита от неисправностей: высоковольтные электрические изоляторы также могут быть использованы для защиты энергосистемы от неисправностей, таких как короткие замыкания и перегрузки.Высоковольтные электрические изоляторы предотвращают распространение неисправности на другие части системы и дальнейшее повреждение.

4Высоковольтные электрические изоляторы могут использоваться в качестве коммутационного устройства для управления потоком энергии в системе.по мере необходимости поток энергии может направляться в разные части системы;.

5Испытания: высоковольтные электрические изоляторы также могут использоваться для испытаний, например, для измерения напряжения или тока в цепи или для проверки производительности других компонентов системы..

Состояние:

1Максимальная высота в указанном районе не превышает 1000 м над уровнем моря. Это ограничение высоты имеет значение для установки и эксплуатации оборудования.

2Температура окружающего воздуха имеет определенные ограничения. Максимальная температура не должна превышать +40°C, а минимальная температура может варьироваться в зависимости от конкретной области.минимальная температура не должна опускаться ниже -30°C, а в районах Парамоса температура не должна опускаться ниже -40°C.

3Давление ветра не должно превышать 700 Паскалей (Па), что соответствует скорости ветра примерно 34 метра в секунду.Этот предел гарантирует, что оборудование может выдерживать силу ветра без ущерба для его функциональности или целостности конструкции..

4Интенсивность землетрясения не должна превышать 8 градусов. Это относится к максимальной интенсивности сейсмической активности, которую оборудование может выдержать без повреждения.Специфическая шкала, используемая для измерения интенсивности землетрясения, может зависеть от региона или страны.

5Рабочая среда должна быть свободна от частых сильных вибраций.Это требование обеспечивает стабильность и работоспособность оборудования при нормальных условиях эксплуатации.Чрезмерные вибрации могут повлиять на работу и срок службы изолятора.

6Изоляторы обычного типа следует устанавливать в местах, которые держатся подальше от газов, дыма, химических отложений, соляного тумана, пыли и других взрывоопасных или коррозионных веществ.Эти материалы могут оказывать негативное влияние на изоляцию и проводимость изолятора, потенциально подвергая опасности его производительность и безопасность.

7Изоляторы типа "загрязнитель" предназначены для использования в районах с сильным загрязнением.не должно быть присутствия взрывчатых веществ или материалов, которые могут вызвать пожарЭто требование гарантирует, что изолятор остается безопасным и функциональным, несмотря на сложные условия окружающей среды.

Технические параметры:
