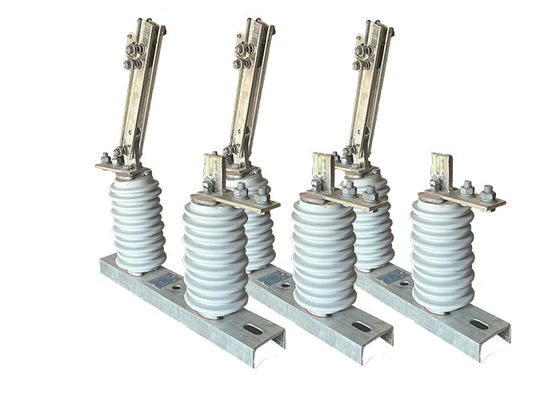

Наружный выключатель для разъединения Керамический изолятор Кружок с крючком 700 Па, используемый с вакуумным выключателем

Наружный выключатель для разъединения Керамический изолятор Кружок с крючком 700 Па, используемый с вакуумным выключателем


Описание продукта:

Наружный выключатель отключения - это тип электрического выключателя, используемого в высоковольтных энергосистемах для изоляции участков сети в целях технического обслуживания или безопасности.Выключатель обычно устанавливается на столбе или другой поддерживающей структуре и используется для отключения воздушной линии электропередачи от остальной части системы.

Внешние разъединители предназначены для обработки высоких напряжений и токов и часто устанавливаются в открытых помещениях.Они состоят из набора стационарных и подвижных контактов, которые разделены воздушным разрывом.Когда переключатель находится в закрытом положении, контакты соприкасаются друг с другом, позволяя потоку протекать через схему.прерывание потока тока через цепь и изоляция от остальной части системы.

Внешние выключатели являются важным компонентом безопасности и надежности энергосистемы и предназначены для работы в различных условиях окружающей среды.Они часто подвергаются строгим испытаниям и требованиям сертификации, чтобы гарантировать, что они соответствуют отраслевым стандартам производительности и безопасности.

Внешние разъединители обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.




Структура:

1Корпус изолятора из фарфора: корпус изолятора является основным компонентом изолятора и обычно изготавливается из высокопрочного фарфора.Он предназначен для обеспечения электрической изоляции между проводником и поддерживающей структурой, и формируется в нужную форму и размер.

2Металлические конечные фитинги: металлические конечные фитинги прикреплены к корпусу изолятора и обеспечивают средство подключения изолятора к проводнику и несущей конструкции.Они обычно изготовлены из оцинкованной стали или другого коррозионностойкого материала, и могут быть спроектированы со специальными особенностями, такими как расщелины или шариковые соединения для легкой установки.

3Удаление: Удаление используется для уплотнения соединения между корпусом изолятора и металлическими конечными фитингами, предотвращая попадание влаги и загрязняющих веществ внутрь изолятора.

4Аппаратное обеспечение: оборудование, такое как болты, гайки и прокладки, используется для крепления металлических концов к корпусу изолятора и поддерживающей структуре.

5- Крышки для монтажа: Крышки для монтажа используются для защиты металлических концов от коррозии и повреждения и могут быть изготовлены из пластика или других материалов.

6Дополнительные характеристики: в зависимости от конкретного применения, электроизоляторы высокого напряжения из фарфора могут быть спроектированы с дополнительными характеристиками, такими как изоляционные барьеры, дуговые шлюзы,и земляные переключатели для улучшения их производительности и безопасности.




Советы по безопасности:

1Соблюдение стандартов безопасности: высоковольтные выключатели должны соответствовать соответствующим стандартам безопасности, таким как IEC, ANSI или NFPA.Соответствие гарантирует, что переключатели соответствуют специальным требованиям безопасности и прошли строгие испытания, обеспечивая гарантию их надежности и безопасной эксплуатации.

2. надлежащая вентиляция и охлаждение: надлежащие системы вентиляции и охлаждения должны быть установлены для выключателей высокого напряжения, особенно в закрытых или ограниченных помещениях.Правильная вентиляция помогает рассеять тепло, вырабатываемое во время работы, предотвращая перегрев и снижая риск отказа оборудования или электрических опасностей.

3.Учитывание опасных зон: Высоковольтные выключатели, расположенные в опасных зонах, например, с легковоспламеняющейся или взрывоопасной атмосферой,должны быть спроектированы с соответствующими мерами защитыЭти меры смягчают риск возгорания опасных веществ и обеспечивают безопасную работу в таких условиях.

4Регулярный осмотр и обслуживание: Высоковольтные выключатели должны регулярно проходить проверку и обслуживание для выявления и устранения любых потенциальных проблем.Это включает проверку на наличие признаков износа., расслабленные соединения или коррозия, и незамедлительно ремонт или замена любых поврежденных компонентов для поддержания целостности и безопасности переключателя.

5Ясная маркировка и вывеска: переключатели высокого напряжения должны быть четко помечены соответствующими предупреждающими знаками и инструкциями по безопасности.понимать потенциальную опасность, и соблюдать надлежащие протоколы безопасности при эксплуатации или работе вблизи оборудования.



Применение:

1.изоляция: когда выключатель изолятора находится в открытом положении, он создает физический разрыв в электрической цепи,который электрически изолирует участок линии передачи по обе стороны переключателяЭто предотвращает поток электрической энергии через линию, что может помочь защитить от повреждения оборудования ниже по течению переключателя.

2Защита от перенапряжений: переключатель изолятора часто используется в сочетании с перенапряжениями,предназначенные для защиты от скачков напряжения, вызванных ударами молнии или другими электрическими нарушениямиСочетание изоляторного переключателя и тока помогает защитить от повреждения оборудования, отклоняя избыточную электрическую энергию от линии передачи.

3Безопасность технического обслуживания: обеспечивая видимый перерыв в линии передачи, выключатель изолятора помогает обеспечить безопасность работы технического персонала на линии без риска поражения током.Это помогает защитить как оборудование, так и людей, работающих на нем.

Размещение:

Связь между наружным вакуумным выключателем и наружным высоковольтным изолятором отключения заключается в их взаимодополняющих ролях в электрической системе:

Перерыв цепи: вакуумный выключатель отвечает за перерыв электрической цепи во время нормальной работы или в случае сбоя.Он действует как основное средство прерывания текущего потокаНапротив, изолятор отключения используется для изоляции цепи от источника питания во время технического обслуживания или ремонта.Он обеспечивает дополнительный уровень безопасности физически открывая схему.

Координация: в высоковольтных электростанциях вакуумный выключатель и изолятор часто координируются, чтобы работать вместе.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения используется для физической изоляции цепи и обеспечения видимого показания отключения.

Безопасность и техническое обслуживание: изолятор отключения играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает для открытия цепи и создания видимого воздушного разрываЭто гарантирует, что оборудование не питается энергией и безопасно для работы.
