Интеллектуальный высоковольтный трехфазный серый вакуумный выключатель с контроллером для распределительных сетей

Интеллектуальный высоковольтный трехфазный серый вакуумный выключатель с контроллером для распределительных сетей

Описание продукта:

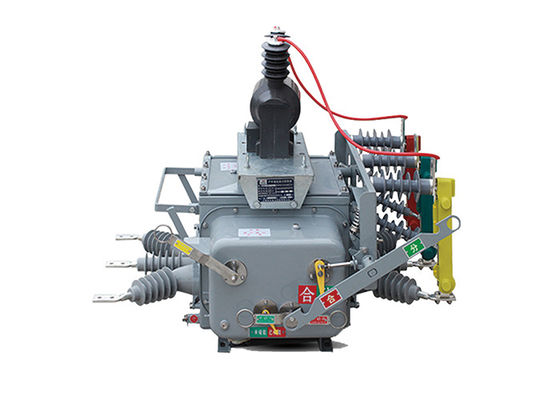

Высоковольтный вакуумный выключатель ZW20-12 ((F) является универсальным и интеллектуальным устройством, которое сочетает в себе функции вакуумного выключателя, выключателя вакуумной нагрузки, перекрывателя и секционизатора.Он предназначен для использования в распределительных сетях 10 и 13 кВ, особенно в городских и сельских электросетях.

Основные компоненты выключателя ZW20-12 ((F) включают вакуумный выключатель, контроллер CH-40 и внешний трансформатор напряжения.Вакуумный разрывчик отвечает за прерывание и создание электрических цепейВнешний трансформатор напряжения помогает в точном измерении напряжения для целей управления и мониторинга.

Характеристики контроллера:

Интеллектуальные терминальные контроллеры имеют такие функции, как защита, автоматическое управление, проверка/запрос, связь и управление программным обеспечением.

1.Общая функциональность:

• Совершенно реализовать различные функции, такие как защита цепей, дистанционное управление, сигнализация и дистанционное наблюдение.

2Низкая стоимость и практичность:

• Нет необходимости в каких-либо инвестициях в оборудование связи в сетях GSM.

3.Многочисленные меры безопасности:

• Используйте специальные мобильные телефоны, шифрование информации, проверку пароля и другие меры безопасности.

• GSM-модуль может указывать номер мобильной связи и принимать только команды с привязанного телефона.

• Сообщения для дистанционного управления и других команд зашифрованы.

• Использует заранее установленный метод дистанционного управления подтверждение выполнение проверка для обеспечения безопасности управления системой и предотвращения неисправностей.

4.Простая конфигурация системы:

• Не нужно устанавливать каких-либо линий связи или отладки линий связи.

• Просто правильно установить терминал интеллектуального мониторинга SMS, вставить SIM-карту, установить указанный номер мобильного телефона, и система начнет работать.

5Мобильное наблюдение в любое время и в любом месте:

• Мониторинг и просмотр в режиме реального времени могут осуществляться в любом месте с сигналом, без необходимости размещения персонала для мониторинга.


Особенности:

1Высокая способность к разрыву: способен прерывать высокие потоки сбоев и защищать электрическую систему от перенапряжения.

2Компактный дизайн: переключатель разработан для компактности и экономии пространства, что делает его подходящим для различных условий установки.

3Надежная производительность: технология вакуумного прерывателя, используемая в коммутаторе, обеспечивает надежные операции переключения и минимальные требования к техническому обслуживанию.

4Долгий электрический и механический срок службы: переключатель предназначен для длительного эксплуатационного срока службы с высокой выносливостью и долговечностью.

5.Устройства защиты: Они могут включать такие функции, как защита от перенапряжения, защита от короткого замыкания и другие защитные меры для защиты электрической системы.

6.Удаленное управление и мониторинг: некоторые модели серии ZW20 могут предлагать возможности дистанционного управления и мониторинга, что позволяет удобную работу и мониторинг состояния.




Условия окружающей среды

1.Автоматический вакуумный выключатель ZW20-12(F) предназначен для надежной работы в широком диапазоне температуры окружающего воздуха от -40 °C до +70 °C.Эта терпимость к температуре гарантирует, что выключатель может эффективно работать в различных климатических условиях.

2Прерыватель подходит для установки на высоте не более 3000 метров над уровнем моря.

3Выключатель ZW20-12 ((F) построен так, чтобы противостоять загрязнению окружающего воздуха, вызванному пылью, дымом, коррозионными газами, паром или солевым спреем.Он предназначен для соответствия стандартам уровня загрязнения класса IV., что гарантирует, что выключатель остается устойчивым и работоспособным даже в сложных и коррозионных условиях.

4При максимальной допустимости скорости ветра 34 м/с (что эквивалентно 700 Па на поверхности цилиндра) выключатель может выдерживать сильные ветры без ущерба для его производительности или стабильности.Это сопротивление скорости ветра обеспечивает надежную работу выключателя при экстремальных погодных условиях.

5Прерыватель предназначен для минимизации воздействия внешних вибраций или движений земли на его работу.Его конструкция и внутренние механизмы спроектированы так, чтобы поглощать и уменьшать вибрации, гарантируя, что выключатель остается без воздействия внешних помех.

6Выключатель ZW20-12 ((F) предназначен для ограничения индуцированных электромагнитных помех (EMI) в вторичной системе. Амплитуда индуцированного EMI в вторичной системе не превышает 1,6 кВ.,обеспечение того, чтобы выключатель не создавал чрезмерных электромагнитных помех, которые могли бы помешать работе другого подключенного оборудования.




Технические параметры:

Технический параметр контроллера:
