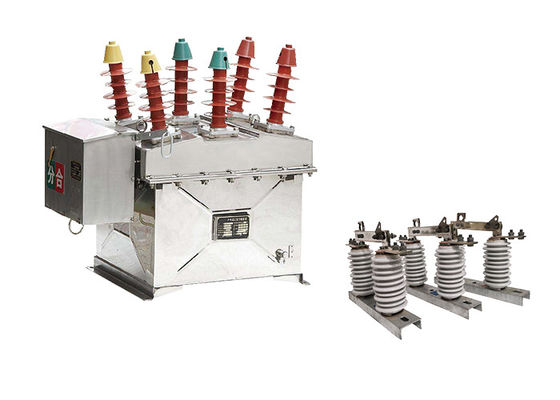

Автоматический вакуумный выключатель 630A/1250A

Автоматический вакуумный выключатель 630A/1250A

Описание продукта:

Автоматический вакуумный выключатель ZW8-12 разработан в соответствии с международными стандартами и изготовлен с использованием передовых технологий.имеющий номинальный ток до 630 А, и тока прерывания короткого замыкания до 20 кА.

Выключатель состоит из нескольких ключевых компонентов, включая вакуумный прерыватель, механизм работы и систему управления.Вакуумный прерыватель является сердцем выключателя и отвечает за прерывание электрического токаОн предназначен для работы в вакууме, что помогает предотвратить дугу и обеспечивает надежную работу.

Рабочий механизм отвечает за открытие и закрытие выключателя и может работать вручную или электрически.Система управления контролирует выключатель и предоставляет обратную связь оператору, что позволяет им контролировать состояние разрыва и обнаруживать любые неисправности.

Настольный выключатель ZW8-12 предназначен для высокой надежности и требует минимального обслуживания.что делает его пригодным для использования в широком спектре приложений.

Особенности:

Функция защиты микрокомпьютера

1Он имеет трехступенчатую функцию защиты от тока: быстрое движение, ограниченное во времени быстрое движение и защита от перенапряжения.

2Гибкая настройка характеристик быстрого и медленного времени.

3Пользователи могут устанавливать значения защиты и задержки.

Функция перекрытия

1Можно установить до трех операций перезамыкания.

2Пользователи могут свободно выбирать количество операций повторного закрытия и различные интервалы повторного закрытия.

3Он имеет функции ускорения до повторного закрытия, ускорения после повторного закрытия и последовательного координационного отбора.

Функция восстановления сети

1.Включает блокировку под напряжением, автоматическое перекрытие, кратковременное отсутствие перекрытия, непрерывное отсутствие перекрытия, перекрытие под напряжением, автоматическое сброс, кратковременное включение значения защиты режима ожидания,и непрерывная активация значения защиты в режиме ожидания.

2Распределенное интеллектуальное управление может быть реализовано в соответствии с предварительно установленной функцией во время работы кольцевой сети.

3Когда происходит сбой в сети, он автоматически очищает сбой, изолирует область сбоя, автоматически передает питание и восстанавливает питание в область без сбоя.

Функция измерения

1Он записывает напряжение, ток и другие операционные данные, а также записи событий.

Функция FTU

1Он может выполнять четыре функции дистанционного управления, телеметрии, дистанционной сигнализации и дистанционной регулировки.

2Он включает в себя дистанционное управление, дистанционное наблюдение за различными состояниями, дистанционное отображение различных значений измерений и записей событий и дистанционное регулирование различных установленных значений.

Интерфейс и протокол связи

Контроллер оснащен одним интерфейсом передачи данных и стандартным протоколом дистанционной связи, поддерживающим различные методы связи, такие как волоконное, проводное и беспроводное,используется как удаленный терминал в системе автоматизации распределения электроэнергии.

Функция дистанционного управления

Он может быть оснащен беспроводным пультом дистанционного управления для достижения дистанционных операций открытия и закрытия на близком расстоянии с безопасной и надежной работой.

Запасная батарея

1Он может быть оснащен резервным аккумулятором для поддержания нормальной работы в течение 12 часов после потери переменного тока.

Функция защиты переключателя двойного питания

1Он имеет двойной взаимный контроль питания, с автоматической функцией задержки перекрытия при включении и автоматической функцией задержки при выключении.

2Выходящая сторона имеет функцию не закрываться при наличии электричества, и две позиции переключателя взаимосвязаны.


Структура:

1Технология одноразового формования на основе формы: верхняя оболочка корпуса изготавливается с использованием передовой технологии одноразового формования;обеспечивающий высокий уровень механической прочностиЭта технология также облегчает легкую установку. Кроме того, корпус устойчив к ржавчине и коррозии.Пользователи имеют возможность выбора между нержавеющей сталью или высококачественной стальной пластиной с распылительной обработкой.

2.Отключатель отсоединения (по желанию): вакуумный выключатель ZW32-12 предлагает опциональную функцию отключения. Этот выключатель специально разработан на основе корпуса выключателя ZW8.Он служит удобной и хорошо видимой точкой отключения во время обслуживания распределительных линийДля предотвращения неисправности механическое блокировочное устройство встроено между выключателем и выключателем.Это обеспечивает повышенную безопасность и минимизирует риск случайных операций.

Состояние:

1Температура окружающей среды: -40°C~+70°C (средняя суточная температура не превышает +40°C)

2Высота: > 1000 м (максимум 3000 м)

3.Окружающая влажность:средняя суточная относительная влажность не более 95%, среднемесячная относительная

4Уровень загрязнения: уровень IV

5Максимальная скорость ветра: 700 Pa (эквивалент скорости ветра 35 м/с)

6Сила землетрясения: 8 градусов.

Технический параметр:
