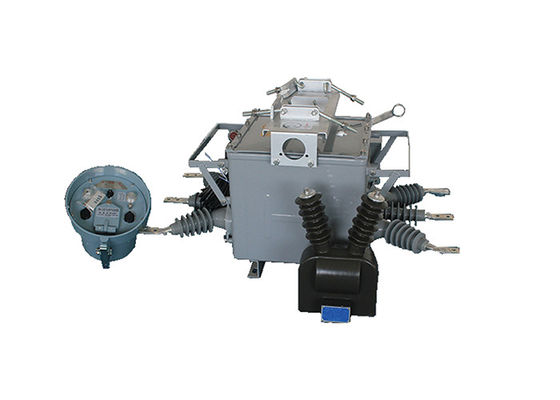

Трехфазный Vcb Внешний AC Автоматический вакуумный выключатель нержавеющей стали с интеллектуальным контроллером

Трехфазный Vcb Внешний AC Автоматический вакуумный выключатель нержавеющей стали с интеллектуальным контроллером

Описание продукта:

Автоматический вакуумный выключатель ZW20-12 ((F) специально разработан для использования на открытом воздухе в сельских и городских распределительных сетях 10 кВ.Он способен обрабатывать различные сценарии, такие как ток нагрузки, перегрузки и короткого замыкания.
Прерыватель имеет трехфазную структуру коробки, которая включает в себя такие основные компоненты, как механизм работы, проводящая схема, изоляционная система, уплотнительный элемент и оболочка.Эти компоненты работают в гармонии, чтобы обеспечить эффективную и безопасную работу выключателя.
Для дальнейшего улучшения возможностей управления и мониторинга выключатель ZW20-12 ((F) оснащен интеллектуальными дистанционными терминалами.Эти терминалы позволяют интегрироваться с приложениями автоматизации распределения, что позволяет дистанционно управлять и контролировать выключатель в реальном времени.
В дополнение к варианту ZW20-12 ((F) доступен еще один вариант под названием ZW20-12 ((Z).Этот вариант представляет собой наружный интеллектуальный высоковольтный AC true air breaker, который включает в себя функцию короткого сообщения GSMЭта функциональность позволяет общаться с помощью текстовых сообщений, обеспечивая дополнительные средства управления и связи для выключателя.

Кроме того, выключатель ZW20-12 ((F) может быть объединен с контроллером переключателя разделения для создания наружной системы разделения высокого напряжения переменного тока.Эта комбинация повышает общую функциональность и универсальность выключателя, предлагая комплексные возможности контроля и защиты.



Характеристики контроллера:

1. Может быть оборудован с 485 / 232 коммуникационный интерфейс, или через оптическое волокно, беспроводной дистанционного мониторинга; перекрытия ускорения функции: когда переключатель тяжелый

2Автоматическое ускорение в случае постоянного отказа

3. дистанционное управление / ручное закрытие ускоряет отключение и блокировку перекрытия: если пользователь ремонтирует линию и передает электричество, если он забыл снять тормоз заземления ножа,Поездка должна быть ускорена.

4Время задержки трех повторных закрытий может быть регулировано.

5Схема отключения принимает конструкцию противодействия неправильной работе и имеет функцию предотвращения прыжков.

6Нулевой ток может выйти из зоны.

7Открытие и закрытие пульта дистанционного управления предусматривает предотвращение неисправностей.




Особенности:

1Автоматический вакуумный выключатель ZW20-12 ((F) демонстрирует высокую устойчивость к загрязнению окружающей среды.обеспечение надежной работы даже в загрязненных условияхКроме того, он обладает высокой и низкой температурной стойкостью, что позволяет работать в широком диапазоне температурных условий.повышение общей безопасности.

2Обладая полностью закрытой конструкцией, выключатель заполнен газом SF6 внутри корпуса.что делает его подходящим для использования в районах с высокой температурой и влажностьюЗапечатанный корпус защищает внутренние компоненты от внешних элементов, обеспечивая оптимальную производительность и долговечность.

3Прерыватель оснащен трансформатором тока (CT), который передает ток интеллектуальному контроллеру для анализа информации.позволяющий гибкость в настройке системыТерминалы подключения могут быть легко подключены к соответствующим разъемам терминалов, что облегчает удобную установку и техническое обслуживание.

4Механизм работы выключателя является инновационным и простым, что приводит к компактным размерам и легкой конструкции.минимизация риска сбоев или сбоевКомпактный размер также способствует экономии места на установке и простоте обработки.

5Внешний корпус выключателя имеет заметные индикаторы состояний "хранение энергии", "открытое" и "близкое".позволяет легко определить рабочее состояние выключателяЭта визуальная обратная связь повышает эффективность работы и обеспечивает точное наблюдение за состоянием выключателя.

Структура:

1.Устройство защиты и мониторинга реле на основе микрокомпьютера служит контроллером для системы разрывов.Он использует передовые технологии микрокомпьютеров для обеспечения точной и эффективной защиты реле и функций мониторинга.

2Контроллер спроектирован с надежной устойчивостью к погодным условиям, что позволяет ему выдерживать различные условия окружающей среды.обеспечение надежной работы даже в влажной или влажной среде.

3Для установления надежного и надежного соединения контроллер соединяется с корпусом коммутатора с помощью авиационных разъемов.обеспечение надлежащей связи и функциональности между контроллером и переключателем;.

4Контроллер обладает превосходной надежностью соединения, минимизируя риск потери или сбоя сигнала.сохранение целостности и точности системы защиты и мониторинга реле.

Условия окружающей среды

1Высота: 2000 метров.

2Температура окружающей среды:на улице -30°C~+55°C

Самая высокая среднегодовая температура составляет 20°C

Максимальная среднесуточная температура 30°C

3Относительная влажность: 95% (25°C)

4Сейсмическая способность: ускорение на уровне земли 0,3 г

Вертикальное ускорение на земле 0,15 г

В то время как действует для трех синус волны

Фактор безопасности 1.67

5Сила сейсмической: 7 градусов.

6Максимальная суточная разница температуры:25°C

7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя

8Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением




Технические параметры:

Технический параметр контроллера:
