Описание продукта:

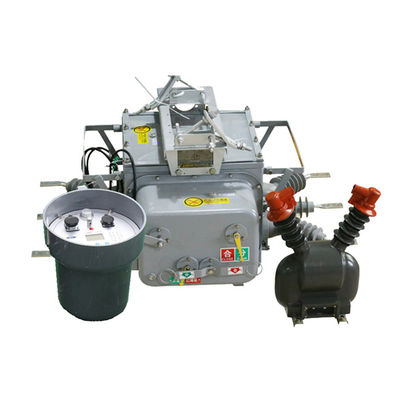

Автоматический вакуумный выключатель ZW20-12 ((F) является типом трехфазного наружного высоковольтного выключателя 50 Гц переменного тока, предназначенного в основном для использования в сельских и городских наружных распределительных сетях 10 кВ.Он служит для обработки нагрузки., перегрузки тока, короткого замыкания тока, и аналогичные сценарии.
Прерыватель имеет трехфазную общую конструкцию коробки, состоящую из нескольких компонентов, включая механизм работы, проводящую цепь, изоляционную систему, уплотнитель,и раковину.Эти компоненты работают вместе, чтобы обеспечить эффективную и безопасную работу выключателя.
Кроме того, разрывник ZW20-12 ((F) оснащен интеллектуальными дистанционными терминалами, которые поддерживают различные приложения автоматизации распределения, что позволяет улучшить возможности управления и мониторинга.
Кроме того, есть еще один вариант этого выключателя под названием ZW20-12 ((Z), который является наружным интеллектуальным высоковольтным переменным током.возможность общения с помощью текстовых сообщений.
Кроме того, выключатель ZW20-12 ((F) может быть объединен с контроллером разделительного переключателя для формирования наружной системы разделительного высоковольтного переменного тока.Эта комбинация повышает функциональность и универсальность выключателя, обеспечивая более комплексные возможности контроля и защиты.



Характеристики контроллера:

1Система выключателя может быть оснащена коммуникационным интерфейсом 485/232, позволяющим удобную связь и обмен данными с внешними устройствами.может осуществлять дистанционное наблюдение с использованием волоконно-оптических или беспроводных технологий связиЭти возможности связи позволяют эффективно контролировать и управлять системой разрывов с удаленных мест.
2В случае постоянной неисправности система выключателя автоматически активирует свою функцию ускорения до запуска, что обеспечивает быстрое и эффективное запуск переключателя.помогает предотвратить дальнейшие повреждения или опасности, вызванные неисправностью.
3Система выключателя поддерживает как дистанционное управление, так и ручное перекрытие с возможностью ускорения до запуска.Если пользователь восстанавливает питание в линию после ремонта, но забывает удалить переключатель заземления ножа, система будет автоматически ускоряться до запуска в качестве меры безопасности.
4Время задержки для повторного закрытия может быть регулировано для всех трех попыток повторного закрытия.
5Круг отключения/перезаключения системы выключателя предназначен для предотвращения ложных операций.Эта конструкция гарантирует, что система точно реагирует на реальные сбои или аномалии, минимизируя возникновение ненужных или неправильных действий на запуск или повторное закрытие.Он также включает в себя функцию противозамыкания, чтобы повысить общую безопасность и надежность системы.
6Способность системы измерять ток нулевой последовательности позволяет ей различать неисправности, происходящие в защищенной зоне, и те, которые возникают за пределами зоны.Эта дифференциация помогает определить точное местоположение неисправностей и позволяет принимать соответствующие меры для изоляции неисправностей и защиты системы..
7Устройство дистанционного управления отключения/перезамыкания системы выключателя предназначено для предотвращения ложных операций.Эта конструкция гарантирует, что дистанционные команды для запуска или повторного закрытия выполняются точно и надежно, что уменьшает риск неправильных или непреднамеренных операций, которые могут потенциально поставить под угрозу безопасность или стабильность системы.




Особенности:

1 Сильная противопожарная способность, высокая устойчивость к высокой и низкой температуре, отсутствие опасности горения и взрыва.

2 полностью закрытая конструкция, коробка заполнена газом SF6, хорошая герметика, подходящая для высоких температур и влажных районов.

3 встроенный CT, выходный ток для интеллектуального устройства управления для анализа информации, и соотношение может регулироваться, терминал соединения подключен к соответствующему терминалу.

Устройство является новым, простым, небольшого размера, легкого веса, безопасной и надежной эксплуатации.

5 В оболочке видно "хранилище энергии", "точки" и "объединенные" состояния.



Структура:

1.Устройство защиты и мониторинга реле на основе микрокомпьютера служит контроллером для системы разрывов.Он использует передовые технологии микрокомпьютеров для обеспечения точной и эффективной защиты реле и функций мониторинга.

2Контроллер спроектирован с надежной устойчивостью к погодным условиям, что позволяет ему выдерживать различные условия окружающей среды.обеспечение надежной работы даже в влажной или влажной среде.

3Для установления надежного и надежного соединения контроллер соединяется с корпусом коммутатора с помощью авиационных разъемов.обеспечение надлежащей связи и функциональности между контроллером и переключателем;.

4Контроллер обладает превосходной надежностью соединения, минимизируя риск потери или сбоя сигнала.сохранение целостности и точности системы защиты и мониторинга реле.

Условия окружающей среды

1 температура окружающего воздуха: -40 °C ~ + 70 °C;

2 Высота: не более 3000 м

3 Воздух может быть загрязнен пылью, дымом, коррозионными газами, паром или солевым спреем.

4 скорость ветра не превышает 34 м / с (эквивалент 700 Pa на поверхности цилиндра);

5 Вибрации или движения на земле извне от коммутатора и управляющего оборудования незначительны;

Амплитуда индуцированных электромагнитных помех в вторичной системе не превышает 1,6 кВ.




Технические параметры:

Технический параметр контроллера:
