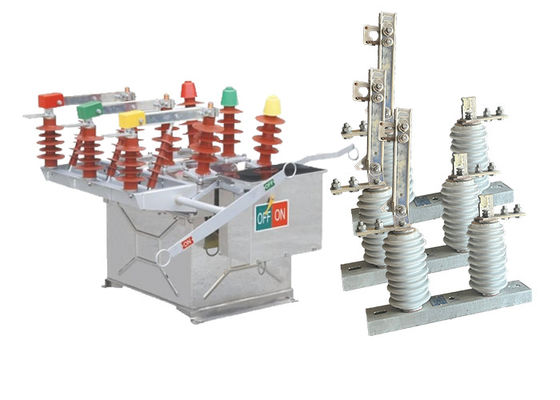

HengAnshun Автоматический вакуумный выключатель, используемый в распределительной системе, работающий с высоковольтным диконнектором

HengAnshun Автоматический вакуумный выключатель, используемый в распределительной системе, работающий с высоковольтным диконнектором

Описание продукта:

Внешний высоковольтный вакуумный выключатель переменного тока ZW8-12 - это тип электрического распределительного устройства, обычно используемого в системах передачи и распределения электроэнергии.Он предназначен для работы на открытом воздухе и имеет максимальное напряжение 12 кВ и частоту 50 Гц..

Основной функцией выключателя ZW8-12 является прерывание потока электрического тока в случае перегрузки или короткого замыкания.Это помогает защитить электрическое оборудование вниз по течению от повреждений и предотвратить отключение электроэнергии.

Выключатель ZW8-12 особенно подходит для использования в распределительных системах городских и сельских электрических сетей, работающих на 10 кВ.Это зрелый и надежный продукт, который широко используется в энергетической промышленности в течение многих лет.

Одним из ключевых преимуществ ZW8-12 является использование вакуумных прерывателей.Вакуумные прерыватели высокоэффективны в прерывании электрического тока и известны своим долгим сроком службы и низким уровнем технического обслуживанияЭто делает выключатель ZW8-12 экономически эффективным и надежным решением для системы распределения электроэнергии

Внешние переключатели отключения GW9-10 играют решающую роль в высоковольтных системах передачи и распределения электроэнергии.Специально предназначены для отсоединения схем от источников питания в целях технического обслуживания или ремонта, обеспечивая безопасность работников, выполняющих задачи в системе.

Основной функцией наружного выключателя является изоляция цепи от источника питания.Это достигается с помощью вращающегося полюса, который контролирует открытие и закрытие лезвия переключателя или контакта. При вращении столба лезвие может быть включено или отключено, эффективно подключая или отключая схему.позволяет операторам легко определить, включена или отключена ли схема.

Безопасность оператора имеет первостепенное значение при работе с высоковольтными системами.из стекловолокна или композитных материаловЭтот выбор материалов обеспечивает изоляцию столба от высокого напряжения, присутствующего в системе, защищая оператора от электрического удара во время работы переключателя.

Внешние выключатели доступны в разных конструкциях и размерах, чтобы соответствовать напряжению и текущему напряжению схем, которые они контролируют.Они обычно устанавливаются на столбах или конструкциях на открытом воздухе для легкого доступа и эксплуатацииПри использовании в сочетании с другими защитными устройствами, такими как выключатели и предохранителипереключатели отключения способствуют общей безопасности и надежности электрической системы, обеспечивая средства изоляции и защиты..

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.

Особенности:

1.Внешний высоковольтный вакуумный выключатель переменного тока ZW8-12 обладает повышенной способностью к борьбе с загрязнением, с внутренней изоляцией, предназначенной как для воздуха, так и для композитной изоляции эпоксидной смолы.Эта изоляционная система помогает защитить выключатель от загрязнителей окружающей среды, обеспечивая его надежную работу даже в загрязненных или суровых наружных условиях.

2Выключатель ZW8-12 оснащен механизмом хранения энергии ракеты. Этот механизм использует накопленную энергию для эффективного управления выключателем.обеспечивает быструю и надежную переходную операцию;Механизм хранения энергии ракет повышает общую производительность и надежность выключателя.

3Выключатель ZW8-12 может быть сконфигурирован как с односторонним (слева), так и с двусторонним выключателем разделения, а также с внешним PT (потенциальный трансформатор).Эта гибкость позволяет использовать разнообразные варианты установки на основе конкретных системных требованийОдносторонний или двусторонний выключатель позволяет легко изолировать выключатель от электросети, в то время как внешний PT облегчает точное измерение напряжения и мониторинг.


Размещение:

Связь между наружным вакуумным выключателем и наружным высоковольтным изолятором отключения заключается в их взаимодополняющих ролях в электрической системе:

Перерыв цепи: вакуумный выключатель отвечает за перерыв электрической цепи во время нормальной работы или в случае сбоя.Он действует как основное средство прерывания текущего потокаНапротив, изолятор отключения используется для изоляции цепи от источника питания во время технического обслуживания или ремонта.Он обеспечивает дополнительный уровень безопасности физически открывая схему.

Координация: в высоковольтных электростанциях вакуумный выключатель и изолятор часто координируются, чтобы работать вместе.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения используется для физической изоляции цепи и обеспечения видимого показания отключения.

Безопасность и техническое обслуживание: изолятор отключения играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает для открытия цепи и создания видимого воздушного разрываЭто гарантирует, что оборудование не питается энергией и безопасно для работы.

Структура:

1.Вакуумный прерыватель: вакуумный прерыватель является сердцем выключателя. Он состоит из фиксированного контакта и подвижного контакта, запечатанного в вакуумной камере.,Роль вакуумного прерывателя заключается в том, чтобы погасить дугу и обеспечить надежное прерывание тока.

2Механизм работы: выключатель оснащен механизмом работы, отвечающим за открытие и закрытие контактов.гидравлический механизм, или электромагнитный рабочий механизм. Рабочий механизм обеспечивает бесперебойную и надежную работу выключателя.

3Изоляционный корпус: выключатель помещен в изоляционный корпус, который обеспечивает защиту от внешних факторов, таких как влага, пыль и загрязнители.Оборудование обычно изготавливается из высококачественных изоляционных материалов для поддержания требуемой диэлектрической прочности и изоляционных свойств.

4Система управления и защиты: выключатель ZW8-12 включает в себя систему управления и защиты для контроля и контроля его работы.и устройства управления для обнаружения ненормальных условий, обеспечивают входный сигнал и инициируют открытие или закрытие выключателя.

5Терминалы соединения: выключатель имеет терминалы соединения для входящих и исходящих электрических соединений.позволяющий поток тока через выключатель.

6.Помощные и управляющие компоненты: дополнительные вспомогательные и управляющие компоненты могут присутствовать в выключателе для повышения его функциональности.трансформаторы напряжения, трансформаторы тока и другие принадлежности, необходимые для мониторинга, измерения и управления электрическими параметрами.

Преимущество:

1Он оснащен механизмом работы с накоплением энергии на пружине типа CT23, открытие и закрытие с накоплением энергии может быть достигнуто двигателем или вручную.

2.ZW8-12G состоит из разрывателя ZW8-12 и изолятора, называемого комбинированным разрывом, который может использоваться в качестве секционизатора.

3Структура прерывателя состоит из трехфазной сборки в резервуаре, трехфазной вакуумной камеры для тушения дуги, заключенной в металлический резервуар, изоляционного материала между фазами и фазы к каждой из SMC.

4Надежная производительность и высокая изоляционная прочность.

Применение:

1Распределение электроэнергии: наружные вакуумные выключатели широко используются в системах распределения электроэнергии для переключения и защиты распределительных трансформаторов, питателей и другого оборудования.Они обычно устанавливаются на внешних столбах, подстанции и коммутаторы.

2Возобновляемые источники энергии в масштабах коммунальных предприятий: наружные вакуумные выключатели используются в масштабных проектах по возобновляемой энергии, таких как ветровые и солнечные электростанции, для переключения и защиты инверторов и другого оборудования.

3Железнодорожные системы: наружные вакуумные выключатели используются в железнодорожных системах, таких как сигнальные системы и железнодорожная инфраструктура, для переключения и защиты электрического оборудования.

4Горнодобывающие операции: наружные вакуумные выключатели используются в горных работах для переключения и защиты электрического оборудования в суровой наружной среде.

5Нефтяная и газовая промышленность: наружные вакуумные выключатели используются в нефтяной и газовой промышленности для переключения и защиты электрического оборудования, такого как насосы, компрессоры и трубопроводы.

Технический параметр:

ZW8-12


GW9-10
