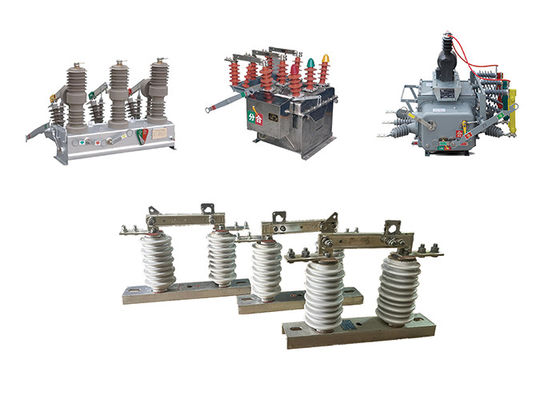

Керамический наружный разъединитель 1000A серый цвет для разрыва или соединения, используемый с наружным вакуумным разъединителем
Описание продукта:
Внешние переключатели отключения действительно используются в высоковольтных системах передачи и распределения электроэнергии для отключения цепей от их источников питания в целях технического обслуживания или ремонта.Они обеспечивают средство для изоляции цепи от источника питания, что позволяет работникам безопасно выполнять свои задачи без риска поражения электрическим током.
Работа наружного выключателя включает вращающийся столб, который управляет открытием и закрытием лезвия или контакта выключателя.Клин может быть включен или отключен.Этот механизм позволяет вручную и наглядно указывать состояние выключателя.
Для обеспечения безопасности оператора столб выключателя обычно изготавливается из непроводящего материала, такого как стекловолокно или композитные материалы.который обеспечивает изоляцию от высокого напряжения в системеЭта изоляция защищает оператора от электрического удара при работе переключателя.
Внешние выключатели доступны в различных конструкциях и размерах, чтобы удовлетворить различные напряжения и тока в схемах, которые они контролируют.Они обычно устанавливаются на столбах или конструкциях на улицеВ сочетании с другими защитными устройствами, такими как выключатели и предохранители,переключатели отсоединителей способствуют общей безопасности и надежности электрической системы, обеспечивая средства изоляции и защиты..
Особенности:
1.Изоляция: переключатель используется для изоляции одной фазы энергосистемы в целях обслуживания или ремонта.
2.Высокое напряжение: Эти переключатели предназначены для обработки высоких уровней напряжения, обычно от нескольких киловольт до нескольких сотен киловольт.
3Ручная работа: переключатель работает вручную с помощью крючка или рычага. Оператор должен быть обучен безопасной работе переключателя.
4Визуальные индикаторы: некоторые переключатели имеют визуальные индикаторы, которые показывают, открыт или закрыт переключатель, что облегчает операторам знание состояния цепи.
5Прочность: эти переключатели предназначены для выдержки суровых условий окружающей среды, таких как экстремальные температуры, влажность и коррозионные вещества.
6Особенности безопасности: переключатель разработан с элементами безопасности для защиты операторов от электрических опасностей, таких как изоляционные материалы, которые предотвращают случайный контакт с живыми частями.
7.Компактный размер: однофазные высоковольтные изоляторные переключатели обычно компактны по размеру и могут устанавливаться в узких помещениях.
Структура:
1Корпус изолятора из фарфора: корпус изолятора является основным компонентом изолятора и обычно изготавливается из высокопрочного фарфора.Он предназначен для обеспечения электрической изоляции между проводником и поддерживающей структурой, и формируется в нужную форму и размер.
2Металлические конечные фитинги: металлические конечные фитинги прикреплены к корпусу изолятора и обеспечивают средство подключения изолятора к проводнику и несущей конструкции.Они обычно изготовлены из оцинкованной стали или другого коррозионностойкого материала, и могут быть спроектированы со специальными особенностями, такими как расщелины или шариковые соединения для легкой установки.
3Удаление: Удаление используется для уплотнения соединения между корпусом изолятора и металлическими конечными фитингами, предотвращая попадание влаги и загрязняющих веществ внутрь изолятора.
4Аппаратное обеспечение: оборудование, такое как болты, гайки и прокладки, используется для крепления металлических концов к корпусу изолятора и поддерживающей структуре.
Крышки: Крышки используются для защиты металлических конечных фитингов от коррозии и повреждения и могут быть изготовлены из пластика или других материалов.
5Дополнительные характеристики: в зависимости от конкретного применения, электроизоляторы высокого напряжения из фарфора могут быть спроектированы с дополнительными характеристиками, такими как изоляционные барьеры, дуговые шлюзы,и земляные переключатели для улучшения их производительности и безопасности.
Операция:
1 Приготовление:Перед включением выключателя следует отключить электрическую энергию от цепи и правильно заземлить ее, чтобы предотвратить возникновение электрических опасностей.
2 Закрытие переключателя:Для закрытия переключателя оператор вручную или удаленно перемещает ручку переключателя или рычаг управления в закрытое положение.позволяет течению тока через цепь.
3 Открытие переключателя:Для открытия переключателя оператор вручную или удаленно перемещает ручку переключателя или рычаг управления в открытое положение.прерывание потока тока.
4 Управление дугой:При открытии выключателя может возникнуть электрическая дуга между контактами, что может быть опасным и повредить выключатель.переключатель может быть оборудован такими устройствами, как дуговые парашюты или катушки для взрыва.
5 Безопасность:Операторы высоковольтных выключателей должны соблюдать надлежащие процедуры безопасности для предотвращения электрических опасностей.и после процедуры блокировки/отметки.
Применение:
Изоляция цепи: Высоковольтные изоляторы используются для изоляции секции высоковольтного цепи для обслуживания, ремонта или испытаний.Секция может быть эффективно отключена от остальной части системы., что позволяет безопасно выполнять работу.
Переключение нагрузки: Высоковольтные изоляторные переключатели могут использоваться в качестве переключателей нагрузки для управления потоком электрической энергии в схеме.Они особенно полезны в ситуациях, когда нагрузка относительно мала и не требует выключателя или предохранителя.
Защита воздушных линий: Высоковольтные изоляторные переключатели часто устанавливаются на воздушных линиях электропередач для защиты от ударов молнии и других электрических помех.Изолируя участок линии, переключатель может помочь предотвратить повреждение оборудования и уменьшить риск отключения электроэнергии.
Защита трансформатора: Высоковольтные изоляторы также используются для защиты трансформаторов, изолируя их от электрической сети в случае сбоя или перегрузки.трансформатор может быть отключен от сети, предотвращая повреждение трансформатора и другого оборудования.
Состояние:
1Максимальная высота в указанном районе не превышает 1000 м над уровнем моря. Это ограничение высоты имеет значение для установки и эксплуатации оборудования.
2Температура окружающего воздуха имеет определенные ограничения. Максимальная температура не должна превышать +40°C, а минимальная температура может варьироваться в зависимости от конкретной области.минимальная температура не должна опускаться ниже -30°C, а в районах Парамоса температура не должна опускаться ниже -40°C.
3Давление ветра не должно превышать 700 Паскалей (Па), что соответствует скорости ветра примерно 34 метра в секунду.Этот предел гарантирует, что оборудование может выдерживать силу ветра без ущерба для его функциональности или целостности конструкции..
4Интенсивность землетрясения не должна превышать 8 градусов. Это относится к максимальной интенсивности сейсмической активности, которую оборудование может выдержать без повреждения.Специфическая шкала, используемая для измерения интенсивности землетрясения, может зависеть от региона или страны.
5Рабочая среда должна быть свободна от частых сильных вибраций.Это требование обеспечивает стабильность и работоспособность оборудования при нормальных условиях эксплуатации.Чрезмерные вибрации могут повлиять на работу и срок службы изолятора.
6Изоляторы обычного типа следует устанавливать в местах, которые держатся подальше от газов, дыма, химических отложений, соляного тумана, пыли и других взрывчатых или коррозионных веществ.Эти материалы могут оказывать негативное влияние на изоляцию и проводимость изолятора, потенциально подвергая опасности его производительность и безопасность.
7Изоляторы типа "загрязнитель" предназначены для использования в районах с сильным загрязнением.не должно быть присутствия взрывчатых веществ или материалов, которые могут вызвать пожарЭто требование гарантирует, что изолятор остается безопасным и функциональным, несмотря на сложные условия окружающей среды.
Технические параметры:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
А. |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Кратковременный устойчивый ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Номинальный уровень изоляции |
Молниеносное волнение выдерживает напряжение ((пик) |
Полярный к Земле
(Положительно и отрицательно) |
kV |
75 |
Межполомок
(Положительно и отрицательно) |
85 |
Промышленная частота выдерживает напряжение
(1 мин.)
(Эффективная стоимость) |
Испытание на сухом/влажном |
Полярный к Земле |
42 ((Сухой)
34 ((Вет) |
| Межполомок |
48 ((Сухое) |
| 48 ((Сухое) |
48 ((Сухое)
40 ((Водная) |
| 5 |
Сопротивление основной цепи |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Продолжительность механического действия |
Времена |
50 |
| 50 |
80
|
