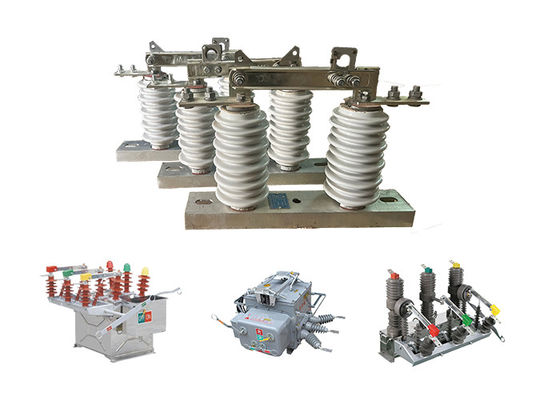

Электрический наружный переключатель отключения для отключения и изоляции высоковольтного керамического и стального переключателя отключения

Электрический наружный переключатель отключения для отключения и изоляции высоковольтного керамического и стального переключателя отключения

Описание продукта:

Высоковольтный выключатель изолятора, также известный как выключатель отключения или выключатель изолятора, является важным компонентом в высоковольтных энергосистемах.Он служит для отключения или изолирования определенного участка электрической цепи от источника питания.

Основной функцией высоковольтного изолятора является физическое разрыв электрической цепи, создание разделения между оборудованием и источником питания.Это отключение и изоляция позволяют обслуживающему персоналу безопасно работать на оборудовании без риска электрического удара..

В отличие от вакуумного выключателя, высоковольтный изоляторный выключатель не обеспечивает возможности тушения дуги.Он не предназначен для прерывания или отключения электрических дуг, которые могут возникнуть во время переключения цепи или условий отказа..

В высоковольтных энергетических системах высоковольтный изоляторный переключатель часто координируется с вакуумным выключателем.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения работает для физической изоляции цепи и визуального обозначения отключения.

Высоковольтный изолятор играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает, чтобы открыть цепь и создать видимый воздушный разрывЭто действие подтверждает, что оборудование отключено и безопасно для технического обслуживания.

Применение:

1.Внешние выключатели являются важнейшими компонентами в системах передачи и распределения электроэнергии,поскольку они позволяют изолировать отдельные участки сети для проведения работ по техническому обслуживанию или ремонтуОни также могут быть использованы для изоляции участков сети в случае сбоя или другого аномального состояния.

2Эти переключатели предназначены для обработки высоких напряжений и токов и обычно изготавливаются из прочных и прочных материалов, таких как нержавеющая сталь, алюминий или медь.Они предназначены для выдержки суровых условий окружающей среды, такие как экстремальные температуры, сильные ветры и сильные дожди.

3Существует несколько типов переключателей высокого напряжения, включая переключатели воздушного прерывания, переключатели с маслом и газоизоляционные переключатели.и они работают с помощью набора контактов, которые физически отделяются, когда переключатель открываетсяМасляные переключатели обычно используются в высоковольтных приложениях и заполняются маслом, чтобы предотвратить дугу при открытии переключателя.Газоизолированные выключатели используют гиксафторид серы для изоляции контактов выключателя, что позволяет создавать более маленькие и компактные конструкции переключателей.

4Высоковольтные выключатели должны работать и обслуживаться квалифицированным персоналом, прошедшим соответствующую подготовку.включая использование соответствующего индивидуального средства защиты и соблюдение процедур блокировки/отключения для предотвращения случайного заряда оборудованияРегулярное обслуживание и тестирование высоковольтных выключателей также важно для обеспечения их правильной работы и безопасного использования.

Наружный разъединитель переключатель отделяет проводящую часть от основания с помощью изолятора, чтобы обеспечить нормальное рабочее изоляционное расстояние и закрепить проводящую часть, изолятор,и основание как интегральное переключающее устройствоКогда он находится в открытом положении, есть видимый разрыв и надлежащее расстояние разрыва изоляции, чтобы выдержать нормальное рабочее напряжение.он может надежно переносить нормальный рабочий ток и ток нарушения короткого замыканияИз-за наличия специального устройства для тушения дуги его можно использовать только для переключения цепей с напряжением, но без нагрузки.Операции открытия и закрытия выполняются с помощью изоляционного крюка, чтобы тянуть или толкать круглое отверстие в блокировке, в результате чего динамический крючок отключается и соединяется со статическим крючком.

Особенности:

1.Высокое напряжение: Высоковольтные изоляторные переключатели предназначены для выдержки высоких уровней напряжения, обычно от нескольких тысяч вольт до нескольких сотен тысяч вольт.

2.Устойчивое строительство: Высоковольтные изоляторы обычно изготавливаются из материалов, которые очень устойчивы к электрическим дугам, коррозии и другим формам повреждения, таким как фарфор или полимер.

3.Arc Chutes: Многие высоковольтные изоляторные переключатели спроектированы с дуговыми отводами, которые помогают рассеивать тепло, генерируемое электрической дугой, и предотвращать повреждение переключателя.

4.Земной переключатель: некоторые высоковольтные изоляторные переключатели оснащены земным переключателем, который обеспечивает дополнительный уровень безопасности путем заземления изолированной секции цепи.

5Механизм блокировки: для предотвращения случайного закрытия переключателя во время выполнения работ по техническому обслуживанию;многие высоковольтные изоляторы оборудованы механизмом блокировки, который предотвращает закрытие переключателя до тех пор, пока не будут соблюдены все процедуры безопасности.

6Визуальные индикаторы: Высоковольтные изоляторы могут также включать в себя визуальные индикаторы, такие как огни или флаги.которые дают четкое указание, находится ли переключатель в открытом или закрытом положении.

Состояние:

1Высота не превышает 1000 м.

2.Температура окружающего воздуха: Максимальная + 40'C;Минимальная:Общая площадь -30'C, Парамос -40'C;

3. Давление ветра не превышает 700 Pa. ((соответствует скорости ветра 34 м/с);

4Сила землетрясения не превышает 8 градусов.

5. Рабочая ситуация без частых сильных вибраций;

6.Место установки изолятора обычного типа должно храниться подальше от газов, отложения химических отходов дыма, тумана соляного спрея, пыли

и другие взрывоопасные и коррозионные материалы, которые серьезно влияют на изоляцию и проводимость изолятора

7.Загрязнительно-устойчивый тип изолятор применяется к тяжело грязной проводки области, однако, это не должно быть любые взрывчатые вещества и вещества, вызывающие огонь

Технические параметры:
