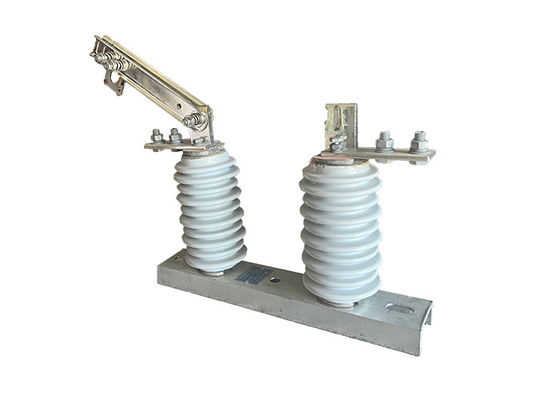

Однофазный наружный отключатель переключатель переменного тока Электрический фарфоровый высоковольтный воздушный групповой отключатель
Описание продукта:
Наружный выключатель отключения - это тип электрического выключателя, используемого в высоковольтных энергосистемах для изоляции участков сети в целях технического обслуживания или безопасности.Выключатель обычно устанавливается на столбе или другой поддерживающей структуре и используется для отключения воздушной линии электропередачи от остальной части системы.
Внешние разъединители предназначены для обработки высоких напряжений и токов и часто устанавливаются в открытых помещениях.Они состоят из набора стационарных и подвижных контактов, которые разделены воздушным разрывом.Когда переключатель находится в закрытом положении, контакты соприкасаются друг с другом, позволяя потоку протекать через схему.прерывание потока тока через цепь и изоляция от остальной части системы.
Внешние выключатели являются важным компонентом безопасности и надежности энергосистемы и предназначены для работы в различных условиях окружающей среды.Они часто подвергаются строгим испытаниям и требованиям сертификации, чтобы гарантировать, что они соответствуют отраслевым стандартам производительности и безопасности.
Внешние разъединители обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.
Особенности:
1Интеграция коммутаторов: высоковольтные изоляторы обычно интегрируются в системы коммутаторов, которые включают в себя другие защитные устройства, такие как выключатели, предохранители и реле.Эта интеграция позволяет обеспечить всеобъемлющий контроль и защиту высоковольтных цепей, обеспечивая безопасную и эффективную эксплуатацию.
2.Удалённая работа: многие высоковольтные изоляторные переключатели оснащены возможностями удаленной работы, что позволяет управлять ими из централизованного места.Эта функция повышает удобство и безопасность, исключая необходимость ручной работы в потенциально опасных условиях.
3.Удаление дуги: Высоковольтные изоляторные переключатели предназначены для подавления образования и распространения электрических дуг при открытии или закрытии переключателя.такие как использование дуговых шлюзов или дуговых камер пожаротушения, помогают минимизировать риск повреждения выключателя и окружающего оборудования, а также уменьшить вероятность возникновения аварий на электричестве.
4.Обнаружение неисправностей: некоторые высоковольтные изоляторные переключатели оснащены механизмами обнаружения неисправностей, которые могут обнаруживать ненормальные условия, такие как чрезмерный ток или напряжение,и запустить автоматическое открытие переключателяЭта способность повышает общую защиту цепи, быстро изолируя неисправную секцию и предотвращая дальнейшие повреждения.
5Модульность и масштабируемость: Высоковольтные изоляторы часто проектируются модульно, что позволяет легко устанавливать, заменять или расширять электрическую систему.Эта модульность позволяет быть гибкими и масштабируемыми, что позволяет адаптировать систему к изменяющимся эксплуатационным требованиям.
Операция:
1Закрываю переключатель:Когда переключатель закрывается, две проводящие части цепи соприкасаются друг с другом, позволяя электрическому току течь по цепи.
2Открываю переключатель:Когда переключатель открывается, между двумя проводящими частями цепи создается воздушный разрыв, эффективно изолирующий секцию от остальной части системы.Это обычно делается для обеспечения технического обслуживания, ремонт или испытания должны быть выполнены безопасно.
3Заземление схемы:Перед тем, как какая-либо работа может быть выполнена на изолированном участке цепи, важно заземлить цепь, чтобы предотвратить накопление остаточного электрического заряда.Это обычно делается с помощью переключателя земли или электрода заземления.
Важно отметить, что эксплуатация высоковольтных изоляторных выключателей должна осуществляться только обученным и квалифицированным персоналом,поскольку они могут представлять серьезный риск поражения электрическим током или травмы при неправильном обращенииКроме того, важно соблюдать все процедуры и правила безопасности при работе с высоковольтным оборудованием, включая ношение соответствующей защитной одежды и оборудования.Использование изолированных инструментов, и обеспечить, чтобы территория была свободна от любых легковоспламеняющихся или взрывчатых материалов.
Советы по безопасности:
1.Рассмотрите возможность внедрения систем дистанционного мониторинга и управления для высоковольтных изоляторных переключателей.повышение эффективности работы и снижение необходимости в ручном вмешательстве.
2.Устанавливают четкие и видимые предупредительные знаки и этикетки возле выключателя, чтобы предупредить персонал о высоком напряжении и потенциальных опасностях, связанных с оборудованием.Это помогает повысить осведомленность и поощряет соблюдение протоколов безопасности..
3.Устанавливать график регулярного обслуживания переключателя и придерживаться его тщательно.обеспечение оптимального состояния переключателя и снижение вероятности неожиданных сбоев.
4.Удерживать надежный резервный источник питания или план действий на случай отключения электроэнергии или чрезвычайных ситуаций.Это гарантирует, что переключатель все еще может работать или изолирован, когда основной источник питания недоступен, минимизируя сбои и обеспечивая безопасность.
5.Провести тщательную оценку рисков перед установкой или пуском в эксплуатацию высоковольтных изоляторных переключателей.,и близость персонала или чувствительного оборудования для обеспечения надлежащих мер безопасности.
6.Оставайтесь в курсе отраслевых стандартов, правил и лучших практик, связанных с высоковольтными изоляторами.такие, как те, которые устанавливаются органами по электробезопасности, помогает гарантировать, что переключатель отвечает минимальным требованиям безопасности и работает в допустимых пределах.
Применение:
1Изоляция цепей: высоковольтные электрические изоляторы в основном используются для изоляции участков энергосистемы для технического обслуживания или ремонта.Это позволяет работникам безопасно работать на изолированной схеме без риска поражения током или других электрических опасностей.
2Безопасность: высоковольтные электрические изоляторы также используются в качестве устройства безопасности для защиты работников и общественности от электрических опасностей.Высоковольтные электрические изоляторы предотвращают случайный контакт с живыми частями системы и снижают риск электроаварий..
3Защита от неисправностей: высоковольтные электрические изоляторы также могут быть использованы для защиты энергосистемы от неисправностей, таких как короткие замыкания и перегрузки.Высоковольтные электрические изоляторы предотвращают распространение неисправности на другие части системы и дальнейшее повреждение.
4Высоковольтные электрические изоляторы могут использоваться в качестве коммутационного устройства для управления потоком энергии в системе.по мере необходимости поток энергии может направляться в разные части системы;.
5Испытания: высоковольтные электрические изоляторы также могут использоваться для испытаний, например, для измерения напряжения или тока в цепи или для проверки производительности других компонентов системы..
Технические параметры:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
А. |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Кратковременный устойчивый ток |
Модель No. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Номинальный уровень изоляции |
Молниеносное волнение выдерживает напряжение ((пик) |
Полярный к Земле
(Положительно и отрицательно) |
kV |
75 |
Межполомок
(Положительно и отрицательно) |
85 |
Промышленная частота выдерживает напряжение
(1 мин.)
(Эффективная стоимость) |
Испытание на сухом/влажном |
Полярный к Земле |
42 ((Сухой)
34 ((Вет) |
| Межполомок |
48 ((Сухое) |
| 48 ((Сухое) |
48 ((Сухое)
40 ((Водная) |
| 5 |
Сопротивление основной цепи |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Продолжительность механического действия |
Времена |
50 |
| 50 |
| 80 |
