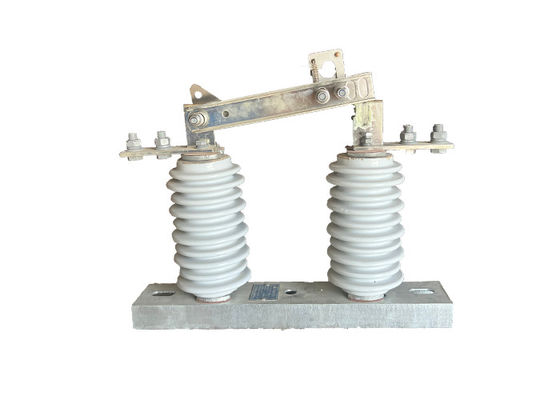

Прочный наружный разъединитель переключатель портативный и легкий монтаж для высоковольтных мощных электрических подстанций

Прочный наружный разъединитель переключатель портативный и легкий монтаж для высоковольтных мощных электрических подстанций

Описание продукта:

Внешние переключатели отключения играют решающую роль в высоковольтных системах передачи и распределения электроэнергии.Специально предназначены для отсоединения схем от источников питания в целях технического обслуживания или ремонта, обеспечивая безопасность работников, выполняющих задачи в системе.
Основной функцией наружного выключателя является изоляция цепи от источника питания.Это достигается с помощью вращающегося полюса, который контролирует открытие и закрытие лезвия переключателя или контактПри вращении столба лезвие может быть включено или отключено, эффективно соединяя или отключая схему.позволяет операторам легко определить, включена или отключена ли схема.
Безопасность оператора имеет первостепенное значение при работе с высоковольтными системами.из стекловолокна или композитных материаловЭтот выбор материалов обеспечивает изоляцию столба от высокого напряжения, присутствующего в системе, защищая оператора от электрического удара во время работы переключателя.
Наружные выключатели доступны в разных конструкциях и размерах, чтобы соответствовать напряжению и текущему напряжению схем, которые они контролируют.Они обычно устанавливаются на столбах или конструкциях на открытом воздухе для легкого доступа и эксплуатацииПри использовании в сочетании с другими защитными устройствами, такими как выключатели и предохранителипереключатели отсоединителей способствуют общей безопасности и надежности электрической системы, обеспечивая средства изоляции и защиты..

Особенности:

1Изоляция и обслуживание: наружные выключатели обеспечивают средство изоляции цепей от источников питания во время технического обслуживания или ремонта.Эта изоляция обеспечивает безопасность работы работников на системе без риска электрического удара.Отключая цепь, переключатель позволяет отключать энергию от определенных участков, что позволяет безопасно выполнять задачи по техническому обслуживанию.
2Видное указание: ручная работа и видимое указание состояния переключателя повышают безопасность.Операторы могут легко определить, подключена или отключена схема, наблюдая за положением лезвия или контакта переключателяЭта визуальная индикация помогает предотвратить случайный контакт с электрическими цепями, уменьшая риск аварий.
3Защита от электрических опасностей: Непроводящий материал из полюса, используемый в наружных выключателях, обеспечивает изоляцию от высокого напряжения, присутствующего в системе.Эта изоляция защищает оператора от электрического удара во время работы переключателяОн действует как барьер между оператором и живыми электрическими компонентами, минимизируя риск травм.
4Координация с защитными устройствами: наружные выключатели работают совместно с другими защитными устройствами, такими как выключатели и предохранители.Эти устройства дополняют друг друга для обеспечения общей безопасности и надежности электрической системы.Выключатели могут быть использованы для изоляции неисправных участков системы, позволяя выключателям или предохранителям отключаться и защищать систему от дальнейшего повреждения.
5Доступность и надежность: наружные выключатели разъединения предназначены для легкого доступа и эксплуатации.обеспечивает быстрый и удобный доступ для обслуживающего персоналаИх прочная конструкция и надежная эксплуатация способствуют общей надежности электрической системы, минимизируя время простоя и обеспечивая бесперебойное питание.

Операция

1Начальное положение: переключатель отключения сначала находится в закрытом положении, что означает, что схема подключена и заряжена.Клинка переключателя или контакт в контакте с соответствующими терминалами или проводниками, что позволяет передавать электрический ток.

2.Подготовка и меры безопасности: перед включением переключателя должны быть приняты надлежащие меры безопасности,Например, ношение соответствующего средства индивидуальной защиты и обеспечение того, чтобы территория была свободна от любых потенциальных опасностей.Необходимо соблюдать установленные протоколы и правила безопасности.

3Ручная работа: оператор поворачивает столб или ручку переключателя, которые управляют открытием и закрытием лезвия или контакта переключателя.Полюс обычно расположен на безопасном расстоянии от электрических компонентов и изготовлен из непроводящего материала для изоляции.

4Открытие выключателя: вращая столб, лопатка или контакт выключателя отключается от концов или проводников, эффективно открывая цепь.Это действие прерывает поток электрического тока и отключает схему от источника питания.

5Видимое указание: при включении выключателя он дает видимую информацию о состоянии выключателя.обычно через прозрачный корпус или с помощью визуальных показателей, чтобы определить, подключена или отключена схема.

6.Услуги по обслуживанию или ремонту: с переключателем отключения в открытом положении, операции по обслуживанию или ремонту могут безопасно выполняться на схеме.Работники могут работать на системе без риска поражения электрическим током, так как схема изолирована от источника питания.

7Закрытие переключателя: после завершения работ по техническому обслуживанию или ремонту и безопасного восстановления питания в схеме оператор поворачивает столб в противоположном направлении, чтобы закрыть переключатель.Клинка или контакт вновь связывается с терминалами или проводниками, воссоединяя схему с источником питания.

8Проверка: после закрытия переключателя важно проверить, что схема была успешно перезагружена и работает правильно.Это может быть сделано с помощью соответствующих процедур тестирования и мониторинга для обеспечения того, чтобы система работала по назначению..

Применение:

1.Услуги по обслуживанию и ремонту: Электрический изолятор Loadbuster обычно используется для изоляции и заземления электрических распределительных линий для работ по обслуживанию и ремонту.Это позволяет обслуживающему персоналу безопасно работать на оборудовании с электрическим питанием без риска поражения током..

2.Чрезвычайные действия: Электрический изолятор Loadbuster может использоваться в чрезвычайных ситуациях, таких как отключение электроэнергии или стихийные бедствия,для изоляции и заземления линий электрораспределения и безопасного восстановления электроэнергии.

3Операции переключения: Электрический изолятор Loadbuster может использоваться для открытия или закрытия переключателей и выполнения других операций переключения на электрических распределительных линиях.

Состояние:

1Максимальная высота установки не должна превышать 1000 м.

2Температура окружающего воздуха не должна превышать +40 °C, а в общих районах не должна опускаться ниже -30 °C. В районах Парамоса она не должна опускаться ниже -40 °C.

3Давление ветра не должно превышать 700 Па, что соответствует скорости ветра 34 м/с.

4Изолятор должен выдерживать землетрясения до 8 градусов.

5.Изолятор должен быть установлен в месте, где нет частых сильных вибраций.

6Для изоляторов обычного типа их следует хранить подальше от газов, дыма, химических отложений, соляного тумана, пыли,и другие взрывоопасные и коррозионные материалы, которые могут серьезно повлиять на изоляционную и проводящую способности изолятора.

7Изоляторы типа, защищенные от загрязнения, подходят для использования в сильно загрязненных зонах проводки, но их не следует устанавливать в местах с любыми взрывчатыми или огнеопасными материалами.

Технические параметры:
