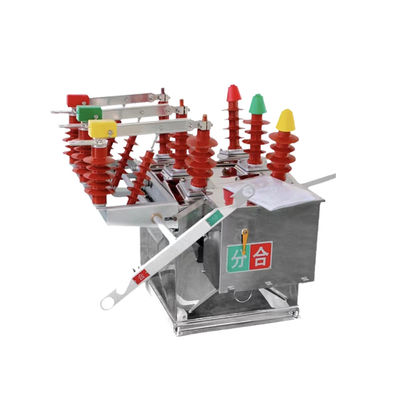

ZW8-12 серия наружной 630A 12кВ вакуумный выключатель нержавеющей стали Интеллектуальный автоматический вакуумный переключатель
Описание продукта:
Наружный вакуумный выключатель ZW8-12 подходит для трехфазного AC наружного высоковольтного выключателя с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.Он в основном используется в распределительных системах городских и сельских электрических сетей 10 кВ для включения или выключения токов нагрузки и токов сбоев короткого замыкания.Это один из наиболее широко используемых, зрелых и стабильных продуктов в энергетической системе.
Применение:
1Распределение электроэнергии: наружные вакуумные выключатели широко используются в системах распределения электроэнергии для переключения и защиты распределительных трансформаторов, питателей и другого оборудования.Они обычно устанавливаются на внешних столбах, подстанции и коммутаторы.
2Возобновляемые источники энергии в масштабах коммунальных предприятий: наружные вакуумные выключатели используются в масштабных проектах по возобновляемой энергии, таких как ветровые и солнечные электростанции, для переключения и защиты инверторов и другого оборудования.
3Железнодорожные системы: наружные вакуумные выключатели используются в железнодорожных системах, таких как сигнальные системы и железнодорожная инфраструктура, для переключения и защиты электрического оборудования.
4Горнодобывающие операции: наружные вакуумные выключатели используются в горных работах для переключения и защиты электрического оборудования в суровой наружной среде.
5Нефтяная и газовая промышленность: наружные вакуумные выключатели используются в нефтяной и газовой промышленности для переключения и защиты электрического оборудования, такого как насосы, компрессоры и трубопроводы.
Особенности:
1Он обладает способностью противостоять загрязнению, с внутренней изоляцией, состоящей из воздуха и эпоксидной смолы композитной изоляции.
2. Оборудована механизмом управления энергией на пружине.
3.Может быть оснащен односторонним (левым) или двусторонним переключателем отключения и внешним потенциальным трансформатором (PT)
Состояние:
Температура окружающей среды:-40°C~+70°C (средняя суточная температура не превышает +40°C)
Высота: > 1000 м (максимум 3000 м)
Окружающая влажность:средняя суточная относительная влажность не более 95%, среднемесячная относительная
Уровень загрязнения:Уровень IV
Максимальная скорость ветра: 700 Pa (эквивалент скорости ветра 35 м/с)
Интенсивность землетрясения: уровень 8
Технический параметр:
| Серийный номер. |
Параметр |
Единица |
Данные |
| 1 |
Номинальное напряжение |
kV |
12 |
| 2 |
Номинальный уровень изоляции |
1 мин Промышленная частота выдерживает напряжение |
Испытание на суше |
42 |
| Испытание на мокрой воде |
34 |
| Молниеносное давление (пик) |
75 |
| 3 |
Номинальный ток |
А. |
630 |
| 4 |
Номинальный ток прерывания короткой цепи |
kA |
20 |
| 5 |
Номинальное время прерывания тока короткой цепи |
время |
30 |
| 6 |
Номинальный ток переключения короткого замыкания (пик) |
kA |
50 |
| 7 |
Номинальный пик устойчивого тока |
50 |
| 8 |
Номинальное короткое время выдерживать ток |
20 |
| 9 |
Номинальная продолжительность короткого замыкания |
S |
4 |
| 10 |
Время перерыва
(Отдельное разъединение возбуждения) |
Максимальное рабочее напряжение |
мс |
15-50 |
| Номинальное рабочее напряжение |
30-60 |
| Минимальное рабочее напряжение |
| 11 |
Время закрытия |
25-50 |
| 12 |
Время полного отключения |
≤ 100 |
| 13 |
Время сжигания дуги |
≤ 20 |
| 14 |
Продолжительность работы |
время |
10000 |
| 15 |
Функция закрытия |
J |
70 |
| 16 |
Номинальная входная мощность двигателя хранения энергии |
W |
< 250 |
| 17 |
Номинальное рабочее напряжение/номинальное напряжение вспомогательной цепи |
V |
DC220 |
| AC220 |
| 18 |
Время хранения энергии при номинальном напряжении |
S |
< 10 |
| 19 |
Отсоединитель сверхтока |
Номинальный ток |
А. |
5 |
| Точность отсоединения тока |
% |
± 10 |
