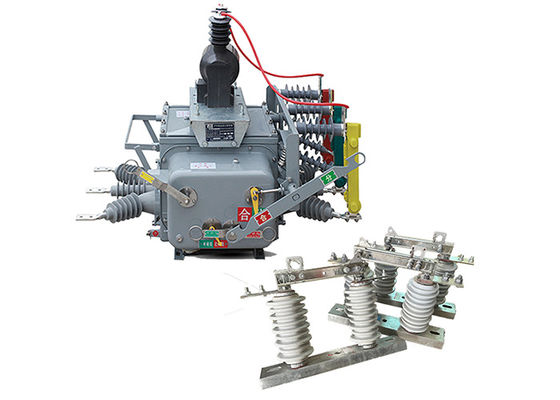

50 Гц Вакуумный выключатель AC Power Recloser Выключатель с контроллером с вертикальным выключателем GB1984-2003

50 Гц Вакуумный выключатель AC Power Recloser Выключатель с контроллером с вертикальным выключателем GB1984-2003


Описание продукта:

Вакуумный выключатель ZW20-12 представляет собой трехфазный наружный высоковольтный выключатель переменного тока частотой 50 Гц, который в основном используется для наружных распределительных систем напряжением 10 кВ в сельскохозяйственных и городских сетях.Он используется для переключения нагрузки, прерывание нагрузки, ток перегрузки, ток короткого замыкания и аналогичные приложения.

Общая структура представляет собой трехфазный тип общей коробки, состоящей из рабочего механизма, проводящей цепи, изоляционной системы, герметичности и корпуса.

Он оснащен соответствующим интеллектуальным дистанционным терминалом для удовлетворения требований приложений автоматизации распределения.

• В сочетании с интеллектуальным контроллером с функцией GSM SMS он становится наружным интеллектуальным высоковольтным вакуумным AC-выключателем ZW20-12 ((Z).

• В сочетании с контроллером секционизатора он становится наружным секционизатором высокого напряжения переменного тока.

Вертикальные переключатели GW9-10 обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.

Они предназначены для обработки высоких напряжений и токов, и они часто устанавливаются на открытых местах, где они подвергаются суровым условиям окружающей среды, таким как экстремальные температуры, ветер,Поэтому они построены, чтобы выдерживать эти условия и часто изготавливаются из прочных материалов, таких как сталь или алюминий.

Высоковольтные вертикальные переключатели выходят в разных типах и конфигурациях, в зависимости от конкретного применения и требований.Некоторые переключатели вертикальных переключателей предназначены для использования в помещенияхНекоторые из них предназначены для ручной работы, а другие автоматизированы и могут управляться дистанционно.

В дополнение к своей основной функции изоляции цепей, вертикальные выключатели также имеют другие важные особенности, такие как визуальное указание их состояния (открытое или закрытое),и обеспечение того, что схема не заряжается, когда изолятор открыт.


Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.




Применение:

1Подстанции: Выключатель ZW20-12 часто используется на подстанциях на открытом воздухе как часть первичной распределительной системы.Он используется для защиты и управления электрическим оборудованием, таким как трансформаторы, генераторы, и автобусные панели.

2Сети распределения: этот выключатель подходит для наружных распределительных сетей, где высоковольтная энергия распределяется по нескольким местам.Он помогает обеспечить надежную и безопасную работу, прерывая токи с неисправностью и изолируя неисправные участки сети..

3.Промышленные объекты: выключатель ZW20-12 используется в наружных высоковольтных системах, находящихся в промышленных объектах, таких как фабрики, производственные заводы и горнодобывающие предприятия.Он обеспечивает защиту критического электрического оборудования и обеспечивает непрерывность питания.

4.Установки по возобновляемой энергии: В открытых установках по возобновляемой энергии, таких как ветровые электростанции или солнечные электростанции,выключатель ZW20-12 используется для защиты электрической инфраструктуры и переключения энергии, вырабатываемой из возобновляемых источников.

5Железнодорожные системы: этот выключатель используется в наружных высоковольтных системах, связанных с электрификацией железных дорог. Он обеспечивает безопасное и надежное питание железнодорожных систем,включая воздушные цепи и тяговые подстанции.

6Нефтяная и газовая промышленность: выключатель ZW20-12 используется в наружных высоковольтных системах нефтегазовой промышленности.Он используется для защиты электрического оборудования и управления распределением энергии на морских платформах., нефтеперерабатывающих заводов и насосных станций.

7.Проекты инфраструктуры: выключатель ZW20-12 подходит для различных проектов инфраструктуры на открытом воздухе, таких как аэропорты, морские порты и линии электропередачи.Он играет решающую роль в защите критической инфраструктуры и обеспечении бесперебойного электроснабжения..




Особенности:

1Технология вакуумного прерывания: выключатель ZW20-12 использует вакуумные прерыватели в качестве среды для тушения дуги.Вакуумные прерыватели очень эффективны в тушении дуг и обеспечивают отличную диэлектрическую прочность, обеспечивая надежное прерывание высоковольтных токов.

2.Внешнее применение: Этот выключатель специально разработан для установки на открытом воздухе, что делает его подходящим для использования в подстанциях, распределительных сетях и других наружных электрических системах.Он построен так, чтобы выдерживать суровые условия окружающей среды., включая изменения температуры, влажность и воздействие пыли, дождя и УФ-излучения.

3Высокое напряжение: выключатель ZW20-12 предназначен для применения на высоком напряжении с номинальным напряжением 12 киловольт (кВ).Он может обрабатывать электрические системы, работающие на этом уровне напряжения..

4.Компактный дизайн: выключатель имеет компактную конструкцию, позволяющую легче устанавливать и интегрировать в наружное коммутаторное оборудование или подстанции.Компактный размер также позволяет экономить пространство и эффективно использовать доступную площадь установки.

5Надежная работа: выключатель ZW20-12 разработан для надежной работы.и передовые механизмы для обеспечения стабильных и эффективных операций перехода, минимизируя риск неисправностей или сбоев.

6Особенности безопасности: выключатель оснащен элементами безопасности для повышения безопасности оператора и системы, включающими механизмы блокировки для предотвращения неправильной работы,механические и электрические индикаторы для предоставления информации о состоянии, и защитные жалюзи для предотвращения случайного контакта с живыми частями.

7.Удаленное управление и мониторинг: некоторые версии выключателя ZW20-12 могут поддерживать возможности дистанционного управления и мониторинга.Это позволяет удобно работать и отслеживать выключатель из центрального управления или через систему контроля и сбора данных (SCADA), улучшение управления и обслуживания системы.

Состояние:

1Высота: 2000 метров.

2Температура окружающей среды:на улице -30°C~+55°C

Самая высокая среднегодовая температура составляет 20°C

Максимальная среднесуточная температура 30°C

3Относительная влажность: 95% (25°C)

4Сейсмическая способность: ускорение на уровне земли 0,3 г

Вертикальное ускорение на земле 0,15 г

В то время как действует для трех синус волны

Фактор безопасности 1.67

5Сила сейсмической: 7 градусов.

6Максимальная суточная разница температуры:25°C

7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя

8Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением



Технические параметры:

ZW20-12 ((F)
