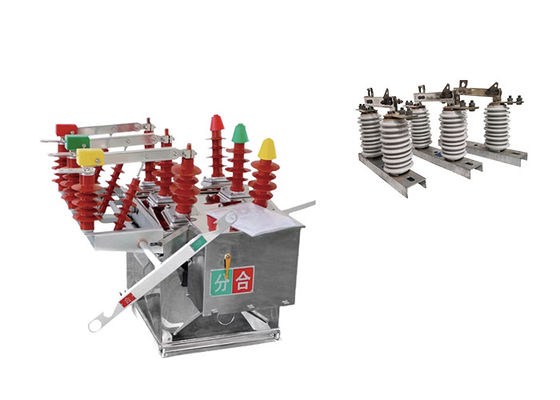

Промышленный вакуумный выключатель, управляемый вручную/автоматически, совмещаемый с керамическим крючком серии GW9

Промышленный вакуумный выключатель, управляемый вручную/автоматически, совмещаемый с керамическим крючком серии GW9

Описание продукта:

Внешний высоковольтный вакуумный выключатель переменного тока ZW8-12 специально разработан для использования в трехфазных наружных высоковольтных выключателях переменного тока.Подходит для распределительных систем электроэнергии в городских и сельских районах с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.
Основной функцией выключателя ZW8-12 является включение или выключение токов нагрузки и токов короткого замыкания в распределительных системах.Он обеспечивает безопасную и надежную работу электросети путем прерывания отказов и защиты электрооборудования..
Он описывается как один из наиболее широко используемых продуктов в энергетической системе.и зрелость в различных приложениях распределения электроэнергии.
Выключатель ZW8-12 известен своей стабильностью в работе. Он предназначен для обеспечения постоянной производительности и выдерживает условия окружающей среды наружных установок,обеспечение надежной работы переключения даже в сложных наружных условиях.

Керамический крючок GW9-10 - это тип электрического выключателя, используемого для изоляции участка воздушной линии электропередачи для обслуживания или ремонта.Он обычно используется в высоковольтных электрических системах, такие как те, которые используются энергетическими компаниями для передачи электроэнергии на большие расстояния.

Выключатель устанавливается на поверхностную конструкцию, такую как передающая башня или столб, и предназначен для устойчивости к суровым условиям окружающей среды, встречающимся в наружных электрических системах.Он имеет вертикальную, или движение вверх и вниз для включения или выключения контактов переключателя, которые обычно изготавливаются из меди или других проводящих материалов.

Колючка предназначена для обеспечения видимого разрыва в линии передачи, что позволяет обслуживающему персоналу безопасно работать на линии без риска поражения током или повреждения оборудования.Он часто используется в сочетании с другими средствами безопасности, такие как переключатели заземления и блокировщики перенапряжений, для защиты электрической системы и людей, работающих на ней.

Двойной эффект использования, когда GW9-10 серии изолятор переключатель может быть использован с вакуумными выключателями!!

Преимущество:

1Он оснащен механизмом работы с накоплением энергии на пружине типа CT23, открытие и закрытие с накоплением энергии может быть достигнуто двигателем или вручную.

2.ZW8-12G состоит из разрывателя ZW8-12 и изолятора, называемого комбинированным разрывом, который может использоваться в качестве секционизатора.

3Структура прерывателя состоит из трехфазной сборки в резервуаре, трехфазной вакуумной камеры для тушения дуги, заключенной в металлический резервуар, изоляционного материала между фазами и фазы к каждой из SMC.

4.надёжные характеристики и высокая изоляционная прочность.


Состояние:

1Температура окружающей среды: выключатель предназначен для работы в температурном диапазоне от -15 до +40 °C.Это означает, что он может эффективно функционировать в условиях с температурой до -15°C и до +40°C..

2Давление ветра: выключатель выдерживает давление ветра до 700 Па, что эквивалентно скорости ветра 34 м/с.Это гарантирует, что выключатель остается стабильным и не влияет на сильные ветры.

3Высота: выключатель подходит для установки на высоте до 1000 м над уровнем моря. Он предназначен для надежной работы в этом диапазоне высоты.

4Сейсмическая интенсивность: выключатель предназначен для выдерживания сейсмической активности с уровнем интенсивности до 8 по шкале сейсмической интенсивности.Это гарантирует, что он остается в работе и не подвержен сейсмическим вибрациям до этого уровня..

Применение

1Системы распределения: выключатель ZW8-12 играет решающую роль в управлении и защите распределительных систем в городских и сельских электрических сетях 10 кВ.Он отвечает за включение или выключение токов нагрузки, обеспечивая надежное распределение электроэнергии для потребителей.

2Электростанции: выключатель часто используется в электростанциях, где высоковольтные линии передачи подключены к распределительным сетям.Это помогает в изоляции и защите оборудования, что позволяет обеспечить безопасную и эффективную работу подстанции.

3.Промышленные энергетические системы: отрасли с высокими потребностями в энергии, такие как производственные заводы, горнодобывающая промышленность и крупномасштабные инфраструктурные проекты,часто используют выключатель ZW8-12 для управления и защиты своих высоковольтных систем питанияОн помогает управлять потоками нагрузки и защищать оборудование от коротких сбоев.

4Системы возобновляемой энергии: с увеличением использования возобновляемых источников энергии, таких как ветряная и солнечная энергия,выключатель ZW8-12 используется в высоковольтных системах коммутаторов, связанных с производством возобновляемой энергииОн способствует эффективной интеграции возобновляемой энергии в сеть и обеспечивает безопасную работу электростанций.

5Нефтяная и газовая промышленность: наружные вакуумные выключатели используются в нефтяной и газовой промышленности для переключения и защиты электрического оборудования, такого как насосы, компрессоры и трубопроводы.

Структура:

1Верхняя оболочка корпуса обрабатывается с использованием технологии одноразового растяжения формы, достигая уровня защиты IP4X, высокой механической прочности, красивого внешнего вида,и легкая установкаНелегко ржавеет и устойчив к коррозии.

2.Выключатель отсоединения (необязательно) выполнен в соответствии с корпусом выключателя ZW8, с очевидной точкой отсоединения во время обслуживания распределительной линии,и механическое блокировочное устройство между выключателем отсоединения и выключателем для предотвращения неправильной работы.

Технический параметр:

ZW8-12


GW9-10
