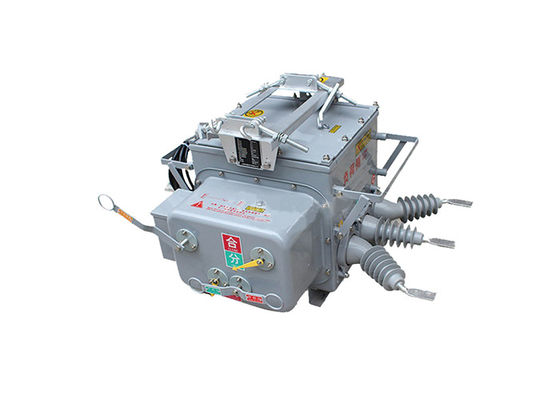

ZW20(F) 12 кВ наружной Vcb из нержавеющей стали промышленный разрывник границы вакуумный переключатель Стандарт IEC62271-100

ZW20(F) 12 кВ наружной Vcb из нержавеющей стали промышленный разрывник границы вакуумный переключатель Стандарт IEC62271-100

Описание продукта:

Граничный вакуумный выключатель серии ZW20 - это тип электрического выключателя, который работает в вакуумной среде.Он предназначен для среднего напряжения и обычно используется в системах распределения электроэнергии..

Выключатель, как правило, построен с прочным и прочным корпусом из высококачественных материалов. Он включает в себя камеру вакуумного прерывателя, контакты, несущие ток, и механизмы управления.

И вакуумный прерыватель является ключевым компонентом переключателя. Он состоит из герметичной вакуумной камеры, которая содержит два контактных электрода.вакуумная среда предотвращает образование электрической дуги во время переключения.

Он оснащен механизмом для открытия и закрытия контактов, который может работать вручную или электрически в зависимости от модели и требований применения.Операционный механизм обеспечивает плавные и надежные операции переключения.

Пограничный вакуумный выключатель серии ZW20 доступен в различных напряжениях и токах, чтобы соответствовать различным требованиям системы.Он может обрабатывать средние уровни напряжения, как правило, от нескольких киловольт до десятков киловольт.

Выключатель имеет высокую пропускную способность для прерывания ошибочных токов и защиты электрической системы.Разрывная способность определяется с точки зрения максимального тока отказа, который переключатель может безопасно прервать без повреждения.

Некоторые модели серии ZW20 могут предлагать расширенные функции управления и мониторинга.предоставление улучшенной функциональности и простоты эксплуатации.

Вакуумная технология, используемая в коммутаторе, обеспечивает отличные возможности тушения дуги, что делает его надежным и безопасным решением для средневольтных приложений.Выключатель предназначен для выполнения строгих стандартов безопасности и обеспечивает долгосрочную работу с минимальными требованиями к техническому обслуживанию.

Граничный вакуумный выключатель серии ZW20 подходит для широкого спектра применений, включая электрораспределительные подстанции, промышленные заводы, коммерческие здания и многое другое.Он обычно используется для переключения нагрузки, защиты от неисправностей и изоляции в электрических системах среднего напряжения.



Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.




Применение:

1.Подстанции распределения электроэнергии: переключатель ZW20 обычно используется в подстанциях распределения электроэнергии, как внутри, так и снаружи.и защиты от неисправностей в распределительных сетях.

2Промышленные установки: переключатель ZW20 используется в промышленных установках, где требуется распределение среднего напряжения.такие как двигатели, трансформаторы и генераторы.

3Коммерческие здания: переключатель используется в коммерческих зданиях, включая торговые центры, офисные комплексы и больницы, для надежного и безопасного распределения электроэнергии.Он обеспечивает эффективное переключение нагрузки и защищает критические электрические нагрузки.

4Системы возобновляемой энергии: переключатель ZW20 подходит для систем возобновляемой энергии, таких как солнечные электростанции и ветровые электростанции.Он облегчает переключение и защиту средневольтных цепей в этих системах.

5Железнодорожная электрификация: переключатель используется в проектах электрификации железных дорог для управления и защиты электроснабжения железнодорожных сетей.Обеспечивает надежное и безопасное распределение энергии для движения поездов.




Условия окружающей среды

1Высота: 2000 метров.
2Температура окружающей среды:на улице -30°C~+55°C
Самая высокая среднегодовая температура составляет 20°C
Максимальная среднесуточная температура 30°C
3Относительная влажность: 95% (25°C)
4Сейсмическая способность: ускорение на уровне земли 0,3 г
Вертикальное ускорение на земле 0,15 г
В то время как действует для трех синус волны
Фактор безопасности 1.67
5Сила сейсмической: 7 градусов.
6Максимальная суточная разница температуры:25°C
7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя
8Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением



Технические параметры:

Технический параметр контроллера:
