Высоковольтный наружный вакуумный выключатель GB1984-2003 Автоматически/ручно 50 Гц управляемый вакуумный выключатель

Высоковольтный наружный вакуумный выключатель GB1984-2003 Автоматически/ручно 50 Гц управляемый вакуумный выключатель

Описание продукта:

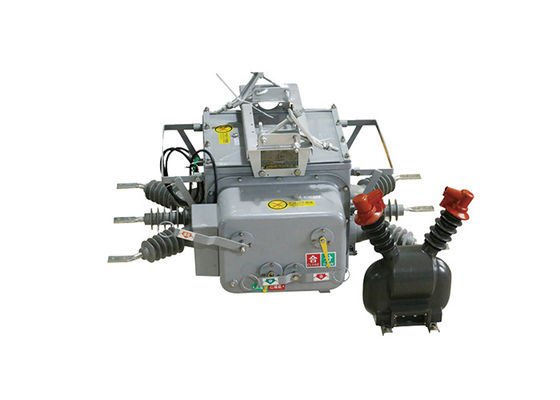

ZW20-12(F) наружный вакуумный выключатель является трехфазным AC 50Hz наружного HV коммутатора в основном используется для сельской и городской 10 кВ наружной распределительной сети, как отдельный и комбинированный ток нагрузки,ток перегрузки, короткого тока и других подобных мест.

Вся его структура представляет собой трехфазный тип общей коробки, которая состоит из рабочего механизма, проводящей цепи, изоляционной системы, уплотнительного элемента и оболочки.

И он поддерживает соответствующие интеллектуальные дистанционные терминалы для удовлетворения потребностей в автоматизации распределения.

· ZW20-12 (Z) Внешний интеллектуальный высоковольтный AC True Air Breaker с функцией короткого сообщения GSM

· Комбинация с контроллером переключателя разделения ZW20-12 (F) Внешний разделение высокого напряжения переменного тока настоящий воздушный прерыватель.



Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.




Применение:

1.Горные работы: переключатель ZW20 используется в горных работах для управления и защиты электрооборудования и распределительных сетей электроэнергии в подземных и поверхностных шахтах.

2.Центры обработки данных: коммутатор используется в центрах обработки данных для обеспечения надежного распределения электроэнергии и защиты критической ИТ-инфраструктуры.Это позволяет эффективно переключать нагрузку и защиту от электрических сбоев.

3Нефтяная и газовая промышленность: переключатель ZW20 используется в нефтегазовой промышленности для управления и защиты электрического оборудования на нефтеперерабатывающих заводах, трубопроводах и морских платформах.

4Инфраструктурные проекты: переключатель используется в различных инфраструктурных проектах, таких как аэропорты, морские порты и стадионы, для надежного распределения и защиты электроэнергии.

5.Установки очистки воды и сточных вод: переключатель ZW20 используется в установках очистки воды и сточных вод для управления и защиты электрического оборудования на насосных станциях, очистных станциях,и распределительных сетей.



Структура:

1Контроллер представляет собой микрокомпьютерное устройство защиты и контроля реле.

2Контроллер обладает сильной устойчивостью к погодным условиям и защитой от конденсации.

3Он соединен с корпусом переключателя через авиационные разъемы.

4Он обладает хорошей надежностью соединения и высоким уровнем защиты.

Контроллер имеет четыре входных аналоговых канала: фазовый ток А, фазовый ток С, нулевой ток и фазовое напряжение BC.Контроллер контролирует значения этих аналоговых входов в режиме реального времени и сравнивает их с установленными значениями для определения ошибок линии и инициирования соответствующих действий.

Условия окружающей среды

1 температура окружающего воздуха: -40 °C ~ + 70 °C;

2 Высота: не более 3000 м

3 Воздух может быть загрязнен пылью, дымом, коррозионными газами, паром или солевым спреем.

4 скорость ветра не превышает 34 м / с (эквивалент 700 Pa на поверхности цилиндра);

5 Вибрации или движения на земле извне от коммутатора и управляющего оборудования незначительны;

Амплитуда индуцированных электромагнитных помех в вторичной системе не превышает 1,6 кВ.




Технические параметры:

Технический параметр контроллера:
