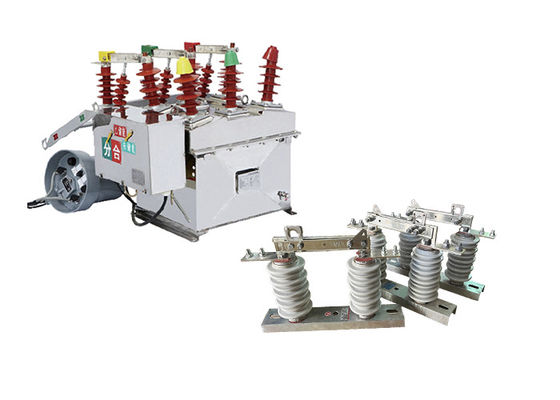

1000A/1250A Внешний AC вакуумный выключатель, используемый с наземным выключателем с механической выносливостью 10000 раз

1000A/1250A Внешний AC вакуумный выключатель, используемый с наземным выключателем с механической выносливостью 10000 раз

Описание продукта:

Наружный вакуумный выключатель ZW8-12 - это специальный тип выключателя, предназначенный для использования на открытом воздухе в высоковольтных системах коммутаторов.Он специально подходит для трехфазного AC наружного высоковольтного коммутатора с номинальным напряжением 12 кВ и номинальной частотой 50 Гц.

Основной функцией выключателя ZW8-12 является управление и защита распределительных сетей в городских и сельских электрических сетях 10 кВ.Он отвечает за включение или выключение токов нагрузки, а также для прерывания короткого замыкания неисправности токов, которые могут возникнуть в системе питания.

Как вакуумный выключатель, он использует вакуумный прерыватель для тушения дуги, которая образуется при открытии выключателя во время переключения.Вакуумные прерыватели обеспечивают надежные возможности прерывания дуги и известны своей высокой диэлектрической прочностью и отличной электрической производительностью.

Переключатель ZW8-12 считается одним из наиболее широко используемых, зрелых и стабильных продуктов в системе питания.широкое полевое развертываниеОн прошел строгие испытания и соответствует необходимым отраслевым стандартам производительности и безопасности.

GW9-10 наружные воздушные переключатели отключения обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.

Они предназначены для обработки высоких напряжений и токов, и они часто устанавливаются на открытых местах, где они подвергаются суровым условиям окружающей среды, таким как экстремальные температуры, ветер,Поэтому они построены, чтобы выдерживать эти условия и часто изготавливаются из прочных материалов, таких как сталь или алюминий.

Внешние воздушные переключатели отключения бывают разных типов и конфигураций, в зависимости от конкретного применения и требований.другие пригодны для использования на открытом воздухе.Некоторые из них предназначены для ручной работы, в то время как другие автоматизированы и могут управляться удаленно.

В дополнение к их основной функции изоляции цепей, наружные воздушные переключатели отключения также имеют другие важные особенности,такие как визуальное указание их состояния (открытое или закрытое), и обеспечить, чтобы цепь не заряжалась, когда изолятор открыт.

Двойной эффект использования, когда GW9-10 серии изолятор переключатель может быть использован с вакуумными выключателями!!

Применение:

1Распределение электроэнергии: наружные вакуумные выключатели широко используются в системах распределения электроэнергии для переключения и защиты распределительных трансформаторов, питателей и другого оборудования.Они обычно устанавливаются на внешних столбах, подстанции и коммутаторы.

2Возобновляемые источники энергии в масштабах коммунальных предприятий: наружные вакуумные выключатели используются в масштабных проектах по возобновляемой энергии, таких как ветровые и солнечные электростанции, для переключения и защиты инверторов и другого оборудования.

3Железнодорожные системы: наружные вакуумные выключатели используются в железнодорожных системах, таких как сигнальные системы и железнодорожная инфраструктура, для переключения и защиты электрического оборудования.

4Горнодобывающие операции: наружные вакуумные выключатели используются в горных работах для переключения и защиты электрического оборудования в суровой наружной среде.

5Нефтяная и газовая промышленность: наружные вакуумные выключатели используются в нефтяной и газовой промышленности для переключения и защиты электрического оборудования, такого как насосы, компрессоры и трубопроводы.

Структура:

1.Вакуумный прерыватель: вакуумный прерыватель является сердцем выключателя. Он состоит из фиксированного контакта и подвижного контакта, запечатанного в вакуумной камере.,Роль вакуумного прерывателя заключается в том, чтобы погасить дугу и обеспечить надежное прерывание тока.

2Механизм работы: выключатель оснащен механизмом работы, отвечающим за открытие и закрытие контактов.гидравлический механизм, или электромагнитный рабочий механизм. Рабочий механизм обеспечивает бесперебойную и надежную работу выключателя.

3Изоляционный корпус: выключатель помещен в изоляционный корпус, который обеспечивает защиту от внешних факторов, таких как влага, пыль и загрязнители.Оборудование обычно изготавливается из высококачественных изоляционных материалов для поддержания требуемой диэлектрической прочности и изоляционных свойств.

4Система управления и защиты: выключатель ZW8-12 включает в себя систему управления и защиты для контроля и контроля его работы.и устройства управления для обнаружения ненормальных условий, обеспечивают входный сигнал и инициируют открытие или закрытие выключателя.

5Терминалы соединения: выключатель имеет терминалы соединения для входящих и исходящих электрических соединений.позволяющий поток тока через выключатель.

6.Помощные и управляющие компоненты: дополнительные вспомогательные и управляющие компоненты могут присутствовать в выключателе для повышения его функциональности.трансформаторы напряжения, трансформаторы тока и другие принадлежности, необходимые для мониторинга, измерения и управления электрическими параметрами.

Преимущество:

1.CT23 Механизм работы с источником энергии: выключатель ZW8-12 оборудован механизмом работы с источником энергии типа CT23.Этот механизм использует накопленную механическую энергию в пружинах, чтобы облегчить открытие и закрытие контактов выключателяОн предлагает гибкость в эксплуатации, позволяющую использовать его в зависимости от конкретных требований приложения.

2.ZW8-12G комбинированный выключатель: модель ZW8-12G представляет собой комбинированный выключатель, состоящий из выключателя ZW8-12 и изолятора. Эта конфигурация позволяет ему функционировать как секционизатор,обеспечивает возможность изолировать конкретные участки сети распределения электроэнергии для целей технического обслуживания или выявления неисправностей.

3.Трехфазный сборник в конструкции резервуара: выключатель ZW8-12 имеет трехфазный сборник в конструкции резервуара.Это означает, что компоненты прерывателя для каждой фазы заключены в общем баке, обеспечивающий компактную и экономичную конструкцию.

4.Вакуумная камера тушения дуги и изоляционный материал: В металлическом баке выключатель ZW8-12 включает трехфазную камеру вакуумного тушения дуги.Эта камера эффективно погашает электрические дуги, которые возникают при перерыве цепиКроме того, прерыватель использует изоляционные материалы, такие как SMC (слой формования листов), чтобы обеспечить изоляцию между фазами и от фазы к фазе,повышение общей изоляционной прочности.

5.Надежная производительность и высокая изоляционная прочность: выключатель ZW8-12 известен своей надежной производительностью и высокой изоляционной прочностью.Он спроектирован и протестирован, чтобы соответствовать строгим стандартам производительностиВысокая изоляционная прочность повышает способность выдерживания и изоляции электрического напряжения,содействие безопасности и надежности электрической системы.

Состояние:

Температура окружающей среды: -15°C~+40°C
Давление ветра: ≤ 700 Pa ((эквивалентно скорости ветра 34 м/с)
Высота: ≤ 1000 м
Сильная сейсмическая активность: ≤ 8
*Грязный воздух должен быть в III степени.

Технический параметр:

ZW8-12


GW9-10
