15 кВ электрический вакуумный выключатель с интеллектуальным контроллером

15 кВ электрический вакуумный выключатель с интеллектуальным контроллером

Описание продукта:

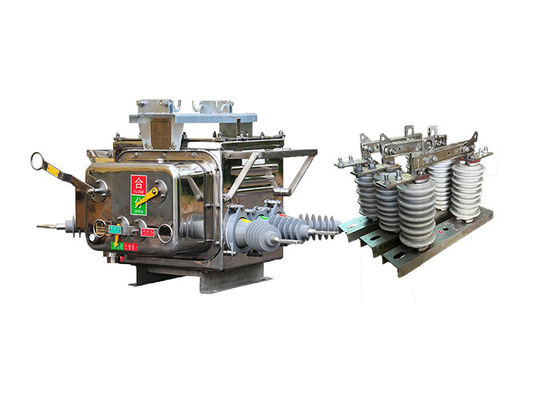

Вакуумный выключатель ZW20-12 ((F) подходит для трехфазных линий распределения 50 Гц и 10 кВ.

Он состоит из ZW20-12 наружного высокого напряжения AC истинного воздушного прерывателя, устройства управления границей, портативного компьютера PDA и т. Д.Он электрически соединен с помощью авиационного розетки и наружного герметизированного кабеля управления.

Полезная модель имеет функции обнаружения неисправностей, контроля защиты и связи,и может автоматически завершить разделение зон сбоя и нормальное питание здоровых зон в течение очень короткого времени после возникновения сбоя, и реализовать многофункциональный мониторинг.система распределения состояние технического обслуживания географической информационной системы онлайн-просмотр автоматизации распределения с помощью компьютера передовая стадия.

Высоковольтные крючки GW9-10 обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.

Они предназначены для обработки высоких напряжений и токов, и они часто устанавливаются на открытых местах, где они подвергаются суровым условиям окружающей среды, таким как экстремальные температуры, ветер,Поэтому они построены, чтобы выдерживать эти условия и часто изготавливаются из прочных материалов, таких как сталь или алюминий.

Высоковольтные крючки имеют разные типы и конфигурации в зависимости от конкретного применения и требований.другие пригодны для использования на открытом воздухе.Некоторые из них предназначены для ручной работы, в то время как другие автоматизированы и могут управляться удаленно.

В дополнение к их основной функции изоляции цепей, крючки также имеют другие важные особенности, такие как визуальное указание их состояния (открытое или закрытое),и обеспечение того, что схема не заряжается, когда изолятор открыт.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

Интеллектуальный терминальный контроллер с защитой, автоматическим управлением, проверкой / запросом, коммуникацией, управлением программным обеспечением и другими функциями.

1 Полностью функционирует

· Идеальная защита линии, дистанционное управление, сигнализация, дистанционный мониторинг и другие функции.

2 Недорогое и практичное

· GSM-сеть без каких-либо инвестиций в аппаратное обеспечение связи, купить SIM-карту для открытия SMS-услуги;

использование специальных мобильных телефонов, шифрование информации, проверка пароля и другие средства безопасности;

· GSM-модуль может указать номер мобильного телефона, принимать только связанный мобильный телефон жизни;

· Зашифровать текстовые сообщения для дистанционного управления и других точек управления. · Зашифровать текстовые сообщения, которые контролируют жизнь, такие как дистанционное управление.

· Предварительные настройки - подтверждение - выполнение - возвращение в режим дистанционного управления школы, чтобы обеспечить безопасность управления системой, чтобы предотвратить неисправность.

4 Простая в создании система

· Нет необходимости устанавливать какую-либо линию связи и отладки линий связи.

· Просто правильно установить терминал интеллектуального мониторинга SMS, вставить SIM-карту, установить указанный номер мобильного телефона, и система начнет работать.

5 Мобильный мониторинг в любое время и в любом месте

· В любом месте, где есть сигнал, он может контролироваться и просматриваться в режиме реального времени, без необходимости специального персонала для мониторинга.


Особенности:

1 Сильная противопожарная способность, высокая устойчивость к высокой и низкой температуре, отсутствие опасности горения и взрыва.

2 полностью закрытая конструкция, коробка заполнена газом SF6, хорошая герметика, подходящая для высоких температур и влажных районов.

3 встроенный CT, выходный ток для интеллектуального устройства управления для анализа информации, и соотношение может регулироваться, терминал соединения подключен к соответствующему терминалу.

Устройство является новым, простым, небольшого размера, легкого веса, безопасной и надежной эксплуатации.

5 В оболочке видно "хранилище энергии", "точки" и "объединенные" состояния.

Применение:

1.Подстанции распределения электроэнергии: переключатель ZW20 обычно используется в подстанциях распределения электроэнергии, как внутри, так и снаружи.и защиты от неисправностей в распределительных сетях.

2Промышленные установки: переключатель ZW20 используется в промышленных установках, где требуется распределение среднего напряжения.такие как двигатели, трансформаторы и генераторы.

3Коммерческие здания: переключатель используется в коммерческих зданиях, включая торговые центры, офисные комплексы и больницы, для надежного и безопасного распределения электроэнергии.Он обеспечивает эффективное переключение нагрузки и защищает критические электрические нагрузки.

4Системы возобновляемой энергии: переключатель ZW20 подходит для систем возобновляемой энергии, таких как солнечные электростанции и ветровые электростанции.Он облегчает переключение и защиту средневольтных цепей в этих системах.

5Железнодорожная электрификация: переключатель используется в проектах электрификации железных дорог для управления и защиты электроснабжения железнодорожных сетей.Обеспечивает надежное и безопасное распределение энергии для движения поездов.

6.Горные работы: переключатель ZW20 используется в горных работах для управления и защиты электрооборудования и распределительных сетей электроэнергии в подземных и поверхностных шахтах.

7.Центры обработки данных: коммутатор используется в центрах обработки данных для обеспечения надежного распределения электроэнергии и защиты критической ИТ-инфраструктуры.Это позволяет эффективно переключать нагрузку и защиту от электрических сбоев.

8Нефтяная и газовая промышленность: переключатель ZW20 используется в нефтегазовой промышленности для управления и защиты электрического оборудования на нефтеперерабатывающих заводах, трубопроводах и морских платформах.

9Инфраструктурные проекты: переключатель используется в различных инфраструктурных проектах, таких как аэропорты, морские порты и стадионы, для надежного распределения и защиты электроэнергии.

10.Установки очистки воды и сточных вод: переключатель ZW20 используется в установках очистки воды и сточных вод для управления и защиты электрического оборудования на насосных станциях, очистных станциях,и распределительных сетей.




Состояние:

1.Автоматический вакуумный выключатель ZW20-12(F) предназначен для надежной работы в широком диапазоне температуры окружающего воздуха от -40 °C до +70 °C.Эта терпимость к температуре гарантирует, что выключатель может эффективно работать в различных климатических условиях.

2Прерыватель подходит для установки на высоте не более 3000 метров над уровнем моря.

3Выключатель ZW20-12 ((F) построен так, чтобы противостоять загрязнению окружающего воздуха, вызванному пылью, дымом, коррозионными газами, паром или солевым спреем.Он предназначен для соответствия стандартам уровня загрязнения класса IV., что гарантирует, что выключатель остается устойчивым и работоспособным даже в сложных и коррозионных условиях.

4При максимальной допустимости скорости ветра 34 м/с (что эквивалентно 700 Па на поверхности цилиндра) выключатель может выдерживать сильные ветры без ущерба для его производительности или стабильности.Это сопротивление скорости ветра обеспечивает надежную работу выключателя при экстремальных погодных условиях.

5Прерыватель предназначен для минимизации воздействия внешних вибраций или движений земли на его работу.Его конструкция и внутренние механизмы спроектированы так, чтобы поглощать и уменьшать вибрации, гарантируя, что выключатель остается без воздействия внешних помех.

6Выключатель ZW20-12 ((F) предназначен для ограничения индуцированных электромагнитных помех (EMI) в вторичной системе. Амплитуда индуцированного EMI в вторичной системе не превышает 1,6 кВ.,обеспечение того, чтобы выключатель не создавал чрезмерных электромагнитных помех, которые могли бы помешать работе другого подключенного оборудования.




Технические параметры:

ZW20-12 ((F)

GW9-10
