ZW20-12 ((F) Интеллектуальный переключатель предельной нагрузки с вакуумным секционизатором с контролером 12 кВ 630A/1250A

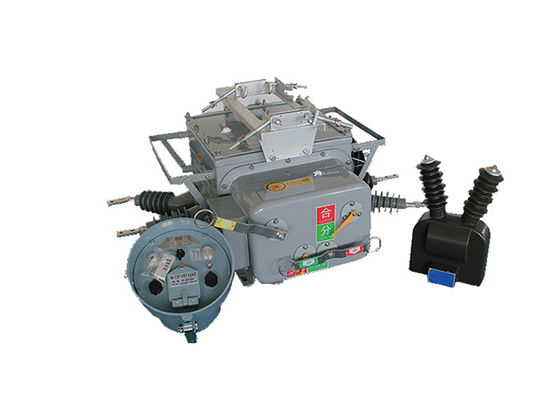

ZW20-12(F) Интеллектуальный переключатель предельной нагрузки с полюсным вакуумным секционизатором с контроллером

Описание продукта:

ZW20-12(F) Boundary Load Switch является одним из наших новых продуктов. Boundary circuit breaker является многофункциональным интеллектуальным устройством с функцией вакуумного прерывателя, вакуумного переключателя нагрузки, переключателя,секционизатор четыре переключателяОсновная конфигурация состоит из вакуумного прерывателя, CH-40 контроллера, внешнего трансформатора напряжения (примечание: сеть кольцевых линий автоматизации распределения доступна в двустороннем PT) трех частей.Продукция широко используется в 10 кВ, 13 кВ городской, сельской электросети пространственной кольцевой сети для отключения переключателя, контактного переключателя, автоматического переключателя устройства, которое может реализовать кольцевой развертывания линии нагрузки.Он может быть использован в качестве границы переключателя (обычно известный как сторожевой) в ветви линии электроснабженияПограничный выключатель с системой дистанционного управления, функциями защиты и управления и функциями связи.Надежное определение при суждении, mA уровень нулевой последовательности тока и тока короткого замыкания между фазами, реализовать автоматическое устранение однофазного заземления и фазового короткого замыкания.Главный переключатель является вакуумной дуги и изоляции принимает SF6, N2 смешанный газ. Случай внедрения Японии, Германии, французского газового уплотнения, взрывостойкости, технологии изоляционной системы, в целом отличные характеристики уплотнения.Смешанный газ N2, который не протекаетМеханизм работы пружины с миниатюризацией и оптимизацией производительности,надежность действия намного выше, чем традиционный механизм пружины.



Введение контроллера:

1. С 485 / 232 коммуникационный интерфейс, или через оптическое волокно, беспроводной дистанционный мониторинг; Ускорение функции после повторного закрытия; когда переключатель тяжелый,автоматическое отключение ускорения при постоянной неисправности;

2.Удаленное / ручное закрытие для ускорения отключения, и закрытие повторного закрытия: Пользователь отправляет питание после ремонта линии, если он забыл удалить заземляющий выключатель, должен ускорить отключение.

3Время задержки повторного закрытия может быть регулировано в три раза;

4.Схема закрытия прыжка использует конструкцию, противодействующую неправильной работе, и имеет функцию противопрыжка;

5.Нулевой ток может различать внутризоновые и внезоновые разломы;

6Дистанционный переключатель предназначен для предотвращения неисправности.

Особенности:

1.Защита от быстрых сбоев: переключатель граничной нагрузки предназначен для быстрого открытия цепи в случае сбоя или аномальных условий.Он обеспечивает быстрое устранение неисправностей и минимизирует продолжительность отключений электроэнергии.

2Защита от перенапряжения: переключатель нагрузки включает механизмы защиты от перенапряжения для обнаружения и реагирования на чрезмерные токи.Он помогает предотвратить повреждение распределительной системы путем отключения и изоляции неисправных секций.

3.Трикратное перекрытие: переключатель граничной нагрузки может иметь возможность автоматически предпринять три операции перекрытия после операции по устранению неисправностей.Эта функция помогает в выявлении временных неисправностей и автоматически восстанавливает питание, если неисправность очищается.

4.Записи инцидентов: переключатель загрузки может записывать и хранить информацию о случаях сбоев, включая тип сбоев, местоположение и временные отметки.и целей обслуживания.

5Защита от набора энергии: переключатель нагрузки оснащен защитой от набора энергии для обработки высоких набора энергии, возникающих при нагнетании трансформаторов или других нагрузок.Он обеспечивает стабильную и надежную работу в этих переходных условиях.

6Защита от нулевой последовательности: переключатель граничной нагрузки может включать защиту от нулевой последовательности для обнаружения и реагирования на нарушения земли или несбалансированные условия в системе.Это помогает выявлять и изолировать неисправности, которые представляют опасность для стабильности системы.

7Часы в реальном времени: функция часов в реальном времени позволяет переключателю загрузки точно записывать время сбоев и других операций.Это позволяет точно синхронизировать время и облегчает анализ последовательности событий.

8Ускорение после повторного закрытия: после успешных попыток повторного закрытия переключатель нагрузки может обеспечить функцию ускорения для увеличения скорости отключения, если неисправность сохраняется.Это помогает минимизировать повреждения системы и повысить эффективность устранения неисправностей..

9Запросы состояния в режиме реального времени: переключатель нагрузки может предоставлять информацию о состоянии в режиме реального времени, такую как положение (открытое или закрытое), указание на неисправность и операционные данные.Это позволяет операторам контролировать состояние переключателя и принимать обоснованные решения.

10.Умный карманный ПК управления: некоторые переключатели нагрузки могут контролироваться и контролироваться с помощью умного карманного ПК или аналогичных портативных устройств.Это повышает удобство и гибкость управления переключателем удаленно.

11.Настройки локального/удалённого управления: переключатель нагрузки может быть настроен и регулирован локально на месте установки или удаленно через коммуникационные интерфейсы.Это позволяет для удобного и гибкого управления и конфигурации вариантов.

12.Активное сообщение о сбоях: переключатель нагрузки может активно сообщать о сбоях или аномальных условиях в центральную систему управления или мониторинга. Это позволяет быстро идентифицировать и реагировать на сбои,содействие эффективному управлению неисправностями.

13.GSM Short Message Function: Некоторые переключатели загрузки могут иметь возможность отправлять уведомления или предупреждения о коротких сообщениях через сети GSM (Глобальная система мобильной связи).Это позволяет удаленно отслеживать и уведомлять о сбоях или состоянии эксплуатации.

Условия:

1Высота: 2000 метров.
2Температура окружающей среды:на улице -30°C~+55°C
Самая высокая среднегодовая температура составляет 20°C
Максимальная среднесуточная температура 30°C
3Относительная влажность: 95% (25°C)
4Сейсмическая способность: ускорение на уровне земли 0,3 г
Вертикальное ускорение на земле 0,15 г
В то время как действует для трех синус волны
Фактор безопасности 1.67
5Сила сейсмической: 7 градусов.
6Максимальная суточная разница температуры:25°C
7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя
8Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением

Технический параметр:

Технический параметр контроллера:
