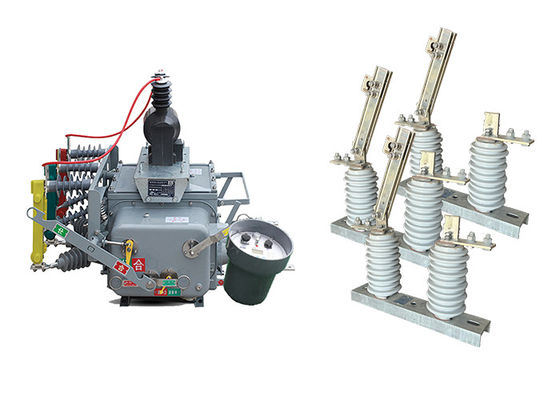

Интеллектуальный переключатель граничной нагрузки GB1984-2003 GB1985-2014 Стандарт с переключателем отключения высокого напряжения GW9

Интеллектуальный переключатель граничной нагрузки GB1984-2003 GB1985-2014 Стандарт с переключателем отключения высокого напряжения GW9

Описание продукта:

ZW20-12(F) - тип трехфазного наружного высоковольтного выключателя 50 Гц, предназначенного для использования в сельских и городских наружных распределительных сетях 10 кВ.Он служит для обработки нагрузки., перегрузки тока, короткого замыкания тока, и аналогичные сценарии.

Прерыватель имеет трехфазную общую конструкцию коробки, состоящую из нескольких компонентов, включая механизм работы, проводящую цепь, изоляционную систему, уплотнитель,и раковину.Эти компоненты работают вместе, чтобы обеспечить эффективную и безопасную работу выключателя.

Кроме того, разрывник ZW20-12 ((F) оснащен интеллектуальными дистанционными терминалами, которые поддерживают различные приложения автоматизации распределения, что позволяет улучшить возможности управления и мониторинга.

Кроме того, есть еще один вариант этого выключателя под названием ZW20-12 ((Z), который является наружным интеллектуальным высоковольтным переменным током.возможность общения с помощью текстовых сообщений.

Кроме того, выключатель ZW20-12 ((F) может быть объединен с контроллером разделительного переключателя для формирования наружной системы разделительного высоковольтного переменного тока.Эта комбинация повышает функциональность и универсальность выключателя, обеспечивая более комплексные возможности контроля и защиты.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

Выключатель состоит из основания, изолятора столба, проводящей части и части органа.высокая надежность, и т. д. Он достигает уровня аналогичных продуктов внутри страны и за рубежом.

Кроме того, существует еще один тип выключателя под названием GW9-12 ((W), с одноступенчатой структурой подходит для энергосистемы с частотой 50 Гц и напряжением линии 10 кВ.

Он подходит для использования в энергосистемах с частотой 50 Гц и напряжением линии 10 кВ и используется для закрытия и разделения линий при наличии напряжения и без нагрузки,и антизагрязнительные изоляционные переключатели могут удовлетворять требованиям пользователей в сильно загрязненных районах, и может эффективно решить проблему загрязнения вспышки, которая возникает, когда изоляционные переключатели работают.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.



Размещение:

Связь между наружным вакуумным выключателем и наружным высоковольтным изолятором отключения заключается в их взаимодополняющих ролях в электрической системе:

Перерыв цепи: вакуумный выключатель отвечает за перерыв электрической цепи во время нормальной работы или в случае сбоя.Он действует как основное средство прерывания текущего потокаНапротив, изолятор отключения используется для изоляции цепи от источника питания во время технического обслуживания или ремонта.Он обеспечивает дополнительный уровень безопасности физически открывая схему.

Координация: в высоковольтных электростанциях вакуумный выключатель и изолятор часто координируются, чтобы работать вместе.Выключатель отвечает за обнаружение неисправностей и отключение для прерывания потока, в то время как изолятор отключения используется для физической изоляции цепи и обеспечения видимого показания отключения.

Безопасность и техническое обслуживание: изолятор отключения играет решающую роль в обеспечении безопасности технического персонала.изолятор отключения работает для открытия цепи и создания видимого воздушного разрываЭто гарантирует, что оборудование не питается энергией и безопасно для работы.


Особенности:

1.Сильная способность выдерживать загрязнение, высокая и низкая температурная стойкость и отсутствие опасности сгорания или взрыва.

2Полностью закрытая структура, заполненная газом SF6 в корпусе, отличная герметичность, подходящая для использования в высокотемпературных и влажных зонах.

3.Оснащен трансформатором тока (CT) для вывода тока в интеллектуальный контроллер для анализа информации. Соотношение преобразования регулируется,и терминалы соединения могут быть подключены к соответствующим терминальным розеткам.

4Механизм работы является инновационным и простым, с небольшим размером и легким весом, обеспечивающим безопасную и надежную работу.

5Внешняя оболочка имеет заметные индикаторы для "хранения энергии", "открытого" и "близкого" состояния.

Применение:

1.Горные работы: переключатель ZW20 используется в горных работах для управления и защиты электрооборудования и распределительных сетей электроэнергии в подземных и поверхностных шахтах.

2.Центры обработки данных: коммутатор используется в центрах обработки данных для обеспечения надежного распределения электроэнергии и защиты критической ИТ-инфраструктуры.Это позволяет эффективно переключать нагрузку и защиту от электрических сбоев.

3Нефтяная и газовая промышленность: переключатель ZW20 используется в нефтегазовой промышленности для управления и защиты электрического оборудования на нефтеперерабатывающих заводах, трубопроводах и морских платформах.

4Инфраструктурные проекты: переключатель используется в различных инфраструктурных проектах, таких как аэропорты, морские порты и стадионы, для надежного распределения и защиты электроэнергии.

5.Установки очистки воды и сточных вод: переключатель ZW20 используется в установках очистки воды и сточных вод для управления и защиты электрического оборудования на насосных станциях, очистных станциях,и распределительных сетей.

Состояние:

1Температура окружающего воздуха: от -40 до +70°C.

2Высота: не более 3000 м над уровнем моря.

3Окружающий воздух может быть загрязнен пылью, дымом, коррозионными газами, паром или солевым туманом.Степень загрязнения: уровень IV.

4Скорость ветра не должна превышать 34 м/с (эквивалентно давлению 700 Па на цилиндрической поверхности).

5Вибрации или сейсмическая активность от внешнего коммутатора и управляющего оборудования могут быть проигнорированы.

6Амплитуда электромагнитных помех, вызванных в вторичной системе, не превышает 1,6 кВ.




Технические параметры:

ZW20-12 ((F)

GW9-10

Введение наружного выключателя серии GW9
