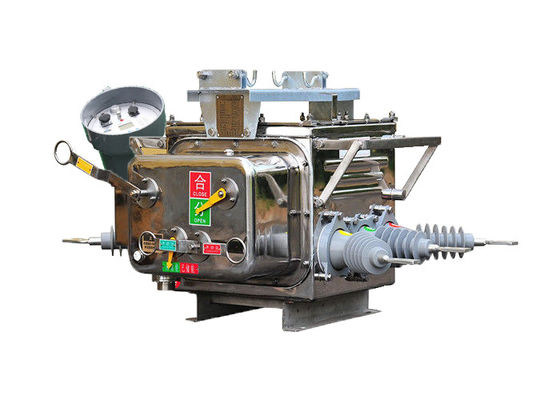

Мощный переключатель предельной нагрузки ZW20-12 ((F) серии высоковольтный вакуумный выключатель с умным контроллером

Мощный переключатель предельной нагрузки ZW20-12 ((F) серии высоковольтный вакуумный выключатель с умным контроллером

Описание продукта:

Крайний переключатель нагрузки ZW20-12 ((F) является типом трехфазного наружного высоковольтного выключателя 50 Гц переменного тока, предназначенного в основном для использования в сельских и городских наружных распределительных сетях 10 кВ.Он служит для обработки нагрузки., перегрузки тока, короткого замыкания тока, и аналогичные сценарии.

Пограничный переключатель нагрузки имеет трехфазную общую конструкцию коробки, состоящую из нескольких компонентов, включая рабочий механизм, проводящую схему, изоляционную систему, герметичное элемент,Эти компоненты работают вместе, чтобы обеспечить эффективную и безопасную работу выключателя.

Кроме того, переключатель граничной нагрузки ZW20-12 ((F) оснащен интеллектуальными дистанционными терминалами, которые поддерживают различные приложения автоматизации распределения,позволяющие повысить возможности контроля и мониторинга.

Кроме того, есть еще один вариант этого выключателя под названием ZW20-12 ((Z), который является наружным интеллектуальным высоковольтным переменным током.возможность общения с помощью текстовых сообщений.

Кроме того, переключатель граничной нагрузки ZW20-12 ((F) может быть объединен с контроллером разделительного переключателя, чтобы сформировать наружный разделительный высоковольтный переменный системный воздушный переключатель.Эта комбинация повышает функциональность и универсальность выключателя, обеспечивая более комплексные возможности контроля и защиты.

Характеристики контроллера:

Интеллектуальный терминальный контроллер с защитой, автоматическим управлением, проверкой / запросом, коммуникацией, управлением программным обеспечением и другими функциями.

1 Полностью функциональный:идеальная защита линии, дистанционное управление, сигнализация, дистанционный мониторинг и другие функции.

2 Низкая стоимость и практичность: GSM-сеть без каких-либо инвестиций в аппаратное обеспечение связи, покупка SIM-карты для открытия SMS-сервиса;

Использование выделенных мобильных телефонов, шифрование информации, проверка пароля и другие средства безопасности;модуль GSM может указывать номер мобильного телефона, принимает только связанный срок службы мобильного телефона;Шифрование текстовых сообщений для дистанционного управления и других точек управления. · Шифруйте текстовые сообщения, которые контролируют жизнь, такие как дистанционное управление.Презагрузите - подтвердите - выполните - обратно в режим дистанционного управления школы, чтобы обеспечить безопасность управления системой, чтобы предотвратить неисправность.

4 Простая в создании система: нет необходимости устанавливать каких-либо линий связи и отладки линий связи.Просто правильно установить SMS интеллектуальный терминал мониторинга, вставить SIM-карту,установить указанный мобильный номер, и система начинает работать.

5 Мобильный мониторинг в любое время и в любом месте: в любом месте, где есть сигнал, его можно контролировать и просматривать в режиме реального времени, без необходимости специального персонала для мониторинга.




Особенности:

1.Сильная способность выдерживать загрязнение, высокая и низкая температурная стойкость и отсутствие опасности сгорания или взрыва.

2Полностью закрытая структура, заполненная газом SF6 в корпусе, отличная герметичность, подходящая для использования в высокотемпературных и влажных зонах.

3.Оснащен трансформатором тока (CT) для вывода тока в интеллектуальный контроллер для анализа информации. Соотношение преобразования регулируется,и терминалы соединения могут быть подключены к соответствующим терминальным розеткам.

4Механизм работы является инновационным и простым, с небольшим размером и легким весом, обеспечивающим безопасную и надежную работу.

5Внешняя оболочка имеет заметные индикаторы для "хранения энергии", "открытого" и "близкого" состояния.

Структура:

1.Устройство защиты и мониторинга реле на основе микрокомпьютера служит контроллером для системы разрывов.Он использует передовые технологии микрокомпьютеров для обеспечения точной и эффективной защиты реле и функций мониторинга.

2Контроллер спроектирован с надежной устойчивостью к погодным условиям, что позволяет ему выдерживать различные условия окружающей среды.обеспечение надежной работы даже в влажной или влажной среде.

3Для установления надежного и надежного соединения контроллер соединяется с корпусом коммутатора с помощью авиационных разъемов.обеспечение надлежащей связи и функциональности между контроллером и переключателем;.

4Контроллер обладает превосходной надежностью соединения, минимизируя риск потери или сбоя сигнала.сохранение целостности и точности системы защиты и мониторинга реле.

Условия окружающей среды

1.Автоматический вакуумный выключатель ZW20-12(F) предназначен для надежной работы в широком диапазоне температуры окружающего воздуха от -40 °C до +70 °C.Эта терпимость к температуре гарантирует, что выключатель может эффективно работать в различных климатических условиях.

2Прерыватель подходит для установки на высоте не более 3000 метров над уровнем моря.

3Выключатель ZW20-12 ((F) построен так, чтобы противостоять загрязнению окружающего воздуха, вызванному пылью, дымом, коррозионными газами, паром или солевым спреем.Он предназначен для соответствия стандартам уровня загрязнения класса IV., что гарантирует, что выключатель остается устойчивым и работоспособным даже в сложных и коррозионных условиях.

4При максимальной допустимости скорости ветра 34 м/с (что эквивалентно 700 Па на поверхности цилиндра) выключатель может выдерживать сильные ветры без ущерба для его производительности или стабильности.Это сопротивление скорости ветра обеспечивает надежную работу выключателя при экстремальных погодных условиях.

5Прерыватель предназначен для минимизации воздействия внешних вибраций или движений земли на его работу.Его конструкция и внутренние механизмы спроектированы так, чтобы поглощать и уменьшать вибрации, гарантируя, что выключатель остается без воздействия внешних помех.

6Выключатель ZW20-12 ((F) предназначен для ограничения индуцированных электромагнитных помех (EMI) в вторичной системе. Амплитуда индуцированного EMI в вторичной системе не превышает 1,6 кВ.,обеспечение того, чтобы выключатель не создавал чрезмерных электромагнитных помех, которые могли бы помешать работе другого подключенного оборудования.




Технические параметры:

Технический параметр контроллера:
