Электрический переключатель предельной нагрузки с интеллектуальным контроллером автоматически/ручно используется для промышленных планов

Электрический переключатель предельной нагрузки с интеллектуальным контроллером автоматически/ручно используется для промышленных планов

Описание продукта:

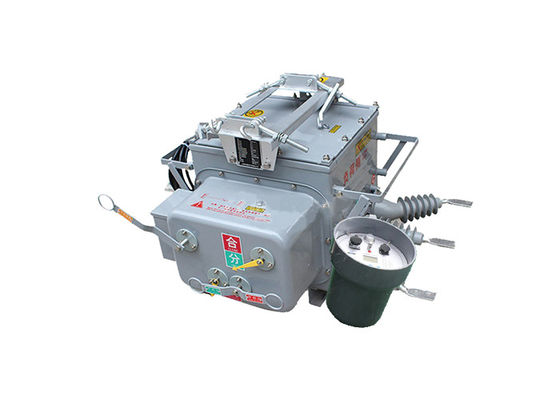

ZW20-12 ((F) Boundary Load Switch - это новый продукт, который объединяет в себе несколько функций в одном интеллектуальном устройстве.перезамыкатель, и секционизатор, предлагающий универсальность и эффективность в различных приложениях.

Основные компоненты переключателя ограничения нагрузки включают вакуумный прерыватель, контроллер CH-40 и внешний трансформатор напряжения.В то время как контроллер CH-40 обеспечивает продвинутую защиту, управления и коммуникационных функций. внешний трансформатор напряжения, который является дополнительным для линий автоматизации распределения кольцевых сетей,может использоваться для двусторонних PT (потенциальных трансформаторов) соединений.

Этот продукт широко используется в городских и сельских электрических сетях 10 кВ и 13 кВ. Он служит выключателем отключения, контактным выключателем,и автоматическое устройство переключения для развертывания нагрузки на линию в кольцевых сетяхКроме того, он может функционировать как переключатель границы (обычно известный как сторожевой) в ветвях электроснабжения, а также как переключатель и секционизатор в воздушных распределительных сетях.

Boundary Load Switch предлагает возможности дистанционного управления, позволяющие эффективное наблюдение и управление.облегчение бесперебойной интеграции в системы автоматизации распределения.

Устройство использует надежные механизмы обнаружения и оценки, в том числе способность обнаруживать нулевой ток последовательности уровня mA и токи короткого замыкания между фазами.Это позволяет автоматически устранять однофазные сбои заземления и фазовые сбои короткого замыкания, улучшая возможности системы управления неисправностями.

Главный выключатель Boundary Load Switch использует технологию вакуумной дуги, в то время как изоляционная система включает смешанную газовую изоляцию SF6 и N2.взрывозащищенныйВнутреннее отделение заполнено смешанным газом SF6 и N2,который предотвращает утечку и гарантирует, что внешняя среда не влияет на производительность устройства.

Механизм работы пружины переключателя граничной нагрузки разработан с учетом миниатюризации и оптимизации производительности,что приводит к более высокой надежности действия по сравнению с традиционными механизмами пружиныЭто улучшение конструкции повышает общую операционную эффективность и срок службы устройства.



Введение контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.

Особенности:

1 Сильная противопожарная способность, высокая устойчивость к высокой и низкой температуре, отсутствие опасности горения и взрыва.

2 полностью закрытая конструкция, коробка заполнена газом SF6, хорошая герметика, подходящая для высоких температур и влажных районов.

3 встроенный CT, выходный ток для интеллектуального устройства управления для анализа информации, и соотношение может регулироваться, терминал соединения подключен к соответствующему терминалу.

Устройство является новым, простым, небольшого размера, легкого веса, безопасной и надежной эксплуатации.

5 В оболочке видно "хранилище энергии", "точки" и "объединенные" состояния.

Применение:

1Коммерческие здания: переключатель используется в коммерческих зданиях, включая торговые центры, офисные комплексы и больницы, для надежного и безопасного распределения электроэнергии.Он обеспечивает эффективное переключение нагрузки и защищает критические электрические нагрузки.

2.Установки очистки воды и сточных вод: переключатель ZW20 используется в установках очистки воды и сточных вод для управления и защиты электрического оборудования на насосных станциях, очистных станциях,и распределительных сетей.

3.Горные работы: переключатель ZW20 используется в горных работах для управления и защиты электрооборудования и распределительных сетей электроэнергии в подземных и поверхностных шахтах.

4Системы возобновляемой энергии: переключатель ZW20 подходит для систем возобновляемой энергии, таких как солнечные электростанции и ветровые электростанции.Он облегчает переключение и защиту средневольтных цепей в этих системах.

5Железнодорожная электрификация: переключатель используется в проектах электрификации железных дорог для управления и защиты электроснабжения железнодорожных сетей.Обеспечивает надежное и безопасное распределение энергии для движения поездов.

6Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.

Технический параметр:

Технический параметр контроллера:
