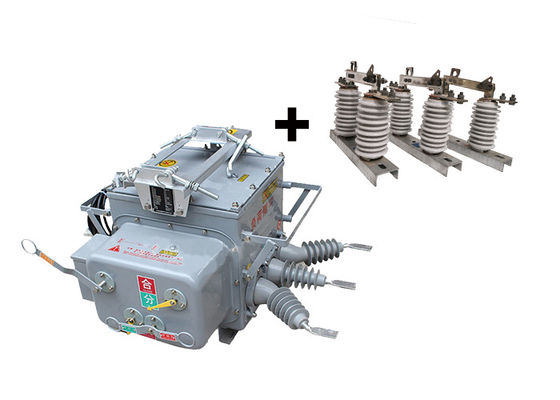

Трехфазный переключатель переменной напряженности с контроллером VCB 10 кВ 13 кВ, используемый с наружным переключателем отключения

Трехфазный переключатель переменной напряженности с контроллером VCB 10 кВ 13 кВ, используемый с наружным переключателем отключения

Описание продукта:

Внешний вакуумный выключатель ZW20-12 ((F) является универсальным и интеллектуальным устройством, которое сочетает в себе функции вакуумного выключателя, выключателя вакуумной нагрузки, перекрывателя и секционизатора.Он предназначен для использования в распределительных сетях 10 и 13 кВ, особенно в городских и сельских электросетях.

Основные компоненты выключателя ZW20-12 ((F) включают вакуумный выключатель, контроллер CH-40 и внешний трансформатор напряжения.Вакуумный разрывчик отвечает за прерывание и создание электрических цепейВнешний трансформатор напряжения помогает в точном измерении напряжения для целей управления и мониторинга.

Внешние переключатели отключения GW9-10 обычно используются в высоковольтных системах передачи и распределения для изоляции участков сети для технического обслуживания или ремонта.Они также используются в качестве устройства безопасности для защиты работников от электрических опасностей, например, случайный контакт с живыми частями системы.

Они предназначены для обработки высоких напряжений и токов, и они часто устанавливаются на открытых местах, где они подвергаются суровым условиям окружающей среды, таким как экстремальные температуры, ветер,Поэтому они построены, чтобы выдерживать эти условия и часто изготавливаются из прочных материалов, таких как сталь или алюминий.

Отключатели Toutdoor имеют разные типы и конфигурации в зависимости от конкретного применения и требований.другие пригодны для использования на открытом воздухе.Некоторые из них предназначены для ручной работы, в то время как другие автоматизированы и могут управляться удаленно.

В дополнение к своей основной функции изоляции цепей, ВЭИ также имеют другие важные особенности, такие как визуальное указание их состояния (открытое или закрытое),и обеспечение того, что схема не заряжается, когда изолятор открыт.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.



Особенности:

1Автоматический вакуумный выключатель ZW20-12 ((F) демонстрирует высокую устойчивость к загрязнению окружающей среды.обеспечение надежной работы даже в загрязненных условияхКроме того, он обладает высокой и низкой температурной стойкостью, что позволяет работать в широком диапазоне температурных условий.повышение общей безопасности.

2Обладая полностью закрытой конструкцией, выключатель заполнен газом SF6 внутри корпуса.что делает его подходящим для использования в районах с высокой температурой и влажностьюЗапечатанный корпус защищает внутренние компоненты от внешних элементов, обеспечивая оптимальную производительность и долговечность.

3Прерыватель оснащен трансформатором тока (CT), который передает ток интеллектуальному контроллеру для анализа информации.позволяющий гибкость в настройке системыТерминалы подключения могут быть легко подключены к соответствующим разъемам терминалов, что облегчает удобную установку и техническое обслуживание.

4Механизм работы выключателя является инновационным и простым, что приводит к компактным размерам и легкой конструкции.минимизация риска сбоев или сбоевКомпактный размер также способствует экономии места на установке и простоте обработки.

5Внешний корпус выключателя имеет заметные индикаторы состояний "хранение энергии", "открытое" и "близкое".позволяет легко определить рабочее состояние выключателяЭта визуальная обратная связь повышает эффективность работы и обеспечивает точное наблюдение за состоянием выключателя.




Структура:

1.Устройство защиты и мониторинга реле на основе микрокомпьютера служит контроллером для системы разрывов.Он использует передовые технологии микрокомпьютеров для обеспечения точной и эффективной защиты реле и функций мониторинга.

2Контроллер спроектирован с надежной устойчивостью к погодным условиям, что позволяет ему выдерживать различные условия окружающей среды.обеспечение надежной работы даже в влажной или влажной среде.

3Для установления надежного и надежного соединения контроллер соединяется с корпусом коммутатора с помощью авиационных разъемов.обеспечение надлежащей связи и функциональности между контроллером и переключателем;.

4Контроллер обладает превосходной надежностью соединения, минимизируя риск потери или сбоя сигнала.сохранение целостности и точности системы защиты и мониторинга реле.

Состояние:

1Высота: 2000 метров.

2Температура окружающей среды:на улице -30°C~+55°C

Самая высокая среднегодовая температура составляет 20°C

Максимальная среднесуточная температура 30°C

3Относительная влажность: 95% (25°C)

4Сейсмическая способность: ускорение на уровне земли 0,3 г

Вертикальное ускорение на земле 0,15 г

В то время как действует для трех синус волны

Фактор безопасности 1.67

5Сила сейсмической: 7 градусов.

6Максимальная суточная разница температуры:25°C

7.Место установки: наружная воздушная линия 10 кВ, точка разграничения ответственности пользователя

8Способ заземления:Неутральная точка не касается, заземление дуговой катушки и заземление с низким сопротивлением




Технические параметры:

ZW20-12 ((F)

GW9-10
