Описание продукта:

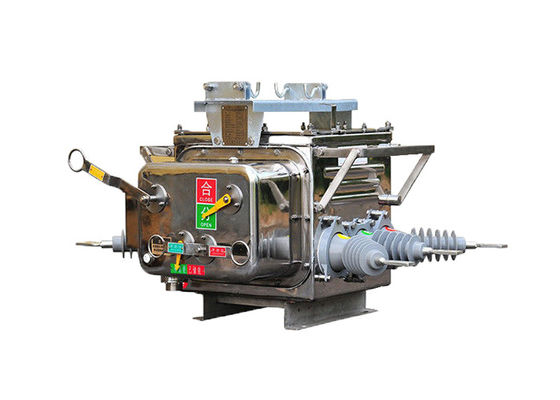

Вакуумный выключатель ZW20-12 ((F) подходит для распределительных линий 10 кВ с трехфазным переменным током 50 Гц.

Он состоит из наружного высоковольтного вакуумного переменного тока ZW20-12, контроллера секционизатора, портативного компьютера PDA и других компонентов.Электрические соединения осуществляются через авиационные розетки и внешние герметичные кабели управления.

Он имеет функции обнаружения неисправностей, контроля защиты и связи.Он может автоматически отделить разрыв секции и восстановить питание к здоровой секции в очень короткое время после возникновения неисправностиОн также позволяет осуществлять многофункциональный мониторинг, запрос информации о системном оборудовании,онлайн-выставка информации пользователей и состояния технического обслуживания географической информационной системы распределительной системыОн представляет собой продвинутую стадию автоматизации распределения с помощью компьютера.


Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.




Применение:

1.Подстанции распределения электроэнергии: переключатель ZW20 обычно используется в подстанциях распределения электроэнергии, как внутри, так и снаружи.и защиты от неисправностей в распределительных сетях.

2Промышленные установки: переключатель ZW20 используется в промышленных установках, где требуется распределение среднего напряжения.такие как двигатели, трансформаторы и генераторы.

3Коммерческие здания: переключатель используется в коммерческих зданиях, включая торговые центры, офисные комплексы и больницы, для надежного и безопасного распределения электроэнергии.Он обеспечивает эффективное переключение нагрузки и защищает критические электрические нагрузки.

4Системы возобновляемой энергии: переключатель ZW20 подходит для систем возобновляемой энергии, таких как солнечные электростанции и ветровые электростанции.Он облегчает переключение и защиту средневольтных цепей в этих системах.

5Железнодорожная электрификация: переключатель используется в проектах электрификации железных дорог для управления и защиты электроснабжения железнодорожных сетей.Обеспечивает надежное и безопасное распределение энергии для движения поездов.

6.Горные работы: переключатель ZW20 используется в горных работах для управления и защиты электрооборудования и распределительных сетей электроэнергии в подземных и поверхностных шахтах.

7.Центры обработки данных: коммутатор используется в центрах обработки данных для обеспечения надежного распределения электроэнергии и защиты критической ИТ-инфраструктуры.Это позволяет эффективно переключать нагрузку и защиту от электрических сбоев.

8Нефтяная и газовая промышленность: переключатель ZW20 используется в нефтегазовой промышленности для управления и защиты электрического оборудования на нефтеперерабатывающих заводах, трубопроводах и морских платформах.

9Инфраструктурные проекты: переключатель используется в различных инфраструктурных проектах, таких как аэропорты, морские порты и стадионы, для надежного распределения и защиты электроэнергии.

10.Установки очистки воды и сточных вод: переключатель ZW20 используется в установках очистки воды и сточных вод для управления и защиты электрического оборудования на насосных станциях, очистных станциях,и распределительных сетей.




Структура:

1Контроллер представляет собой устройство защиты и мониторинга ретранслятора типа микрокомпьютера;

2Он обладает сильной устойчивостью к естественным воздействию ветра и конденсации.

3. Услужная модель подключена к корпусу переключателя через авиационный разъем;

4Хорошая надежность соединения и высокий уровень защиты.

Существует четыре аналоговых входных канала, A-фазный ток, C-фазный ток, последовательный ток, напряжение BC-фазы.Контроллер обнаруживает неисправность линии путем мониторинга в режиме реального времени значения модели и сравнения с фиксированным значением, а затем проводит соответствующую обработку.

Состояние:

1 температура окружающего воздуха: -40 °C ~ + 70 °C;

2 Высота: не более 3000 м

3 Воздух может быть загрязнен пылью, дымом, коррозионными газами, паром или солевым спреем.

4 скорость ветра не превышает 34 м / с (эквивалент 700 Pa на поверхности цилиндра);

5 Вибрации или движения на земле извне от коммутатора и управляющего оборудования незначительны;

Амплитуда индуцированных электромагнитных помех в вторичной системе не превышает 1,6 кВ.


Технические параметры:

Технический параметр контроллера:
