Описание продукта:

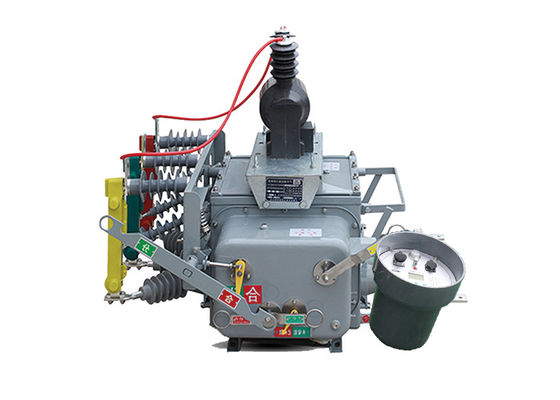

ZW20-12 переключатель граничной нагрузки является трехфазным AC 50Hz наружного высоковольтного распределительного оборудования, в основном используется для наружных распределительных систем 10 кВ в сельскохозяйственных и городских сетях.Он используется для переключения нагрузки, прерывание нагрузки, ток перегрузки, ток короткого замыкания и аналогичные приложения.

Общая структура представляет собой трехфазный тип общей коробки, состоящей из рабочего механизма, проводящей цепи, изоляционной системы, герметичности и корпуса.

Он оснащен соответствующим интеллектуальным дистанционным терминалом для удовлетворения требований приложений автоматизации распределения.

• В сочетании с интеллектуальным контроллером с функцией GSM SMS он становится наружным интеллектуальным высоковольтным вакуумным AC-выключателем ZW20-12 ((Z).

• В сочетании с контроллером секционизатора он становится наружным секционизатором высокого напряжения переменного тока.


Характеристики контроллера:

Интеллектуальные терминальные контроллеры имеют такие функции, как защита, автоматическое управление, проверка/запрос, связь и управление программным обеспечением.

1.Общая функциональность:

• Совершенно реализовать различные функции, такие как защита цепей, дистанционное управление, сигнализация и дистанционное наблюдение.

2Низкая стоимость и практичность:

• Нет необходимости в каких-либо инвестициях в оборудование связи в сетях GSM.

3.Многочисленные меры безопасности:

• Используйте специальные мобильные телефоны, шифрование информации, проверку пароля и другие меры безопасности.

• GSM-модуль может указывать номер мобильной связи и принимать только команды с привязанного телефона.

• Сообщения для дистанционного управления и других команд зашифрованы.

• Использует заранее установленный метод дистанционного управления подтверждение выполнение проверка для обеспечения безопасности управления системой и предотвращения неисправностей.

4.Простая конфигурация системы:

• Не нужно устанавливать каких-либо линий связи или отладки линий связи.

• Просто правильно установить терминал интеллектуального мониторинга SMS, вставить SIM-карту, установить указанный номер мобильного телефона, и система начнет работать.

5Мобильное наблюдение в любое время и в любом месте:

• Мониторинг и просмотр в режиме реального времени могут осуществляться в любом месте с сигналом, без необходимости размещения персонала для мониторинга.




Применение:

1.Выключатель отключения и контактный выключатель: выключатель ZW20-12 ((F) может использоваться в качестве выключателя отключения или контактного выключателя в конфигурации кольцевой сети систем распределения электроэнергии.Он позволяет открывать и закрывать цепи во время технического обслуживания или повреждений.

2Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.

3.Граничный переключатель: в ответвленных линиях источника питания выключатель ZW20-12 ((F) может функционировать как граничный переключатель или "хранитель"." Он помогает контролировать и защищать ветви от сбоев и аномальных условий.

4.Закрыватель и секционизатор: выключатель может работать как перекрыватель и секционизатор в воздушных распределительных сетях.Он автоматически восстанавливает питание после временных сбоев и изолирует неисправные секции, чтобы минимизировать влияние отключений.




Особенности:

1.Сильная способность выдерживать загрязнение, высокая и низкая температурная стойкость и отсутствие опасности сгорания или взрыва.

2Полностью закрытая структура, заполненная газом SF6 в корпусе, отличная герметичность, подходящая для использования в высокотемпературных и влажных зонах.

3.Оснащен трансформатором тока (CT) для вывода тока в интеллектуальный контроллер для анализа информации. Соотношение преобразования регулируется,и терминалы соединения могут быть подключены к соответствующим терминальным розеткам.

4Механизм работы является инновационным и простым, с небольшим размером и легким весом, обеспечивающим безопасную и надежную работу.

5Внешняя оболочка имеет заметные индикаторы для "хранения энергии", "открытого" и "близкого" состояния.




Технические параметры:

Технический параметр контроллера:
