Описание продукта:

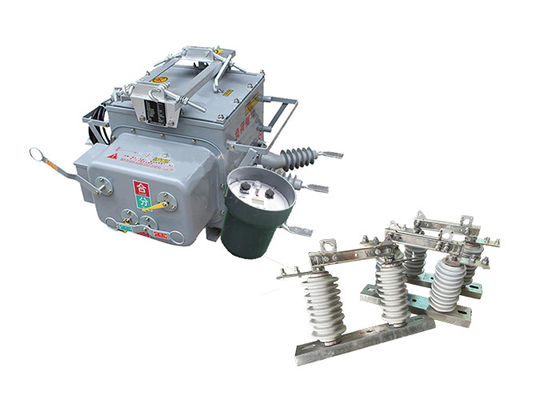

Внешний вакуумный выключатель ZW20-12 ((F) является универсальным и интеллектуальным устройством, которое сочетает в себе функции вакуумного выключателя, выключателя вакуумной нагрузки, перекрывателя и секционизатора.Он предназначен для использования в распределительных сетях 10 и 13 кВ, особенно в городских и сельских электросетях.
Основные компоненты выключателя ZW20-12 ((F) включают вакуумный выключатель, контроллер CH-40 и внешний трансформатор напряжения.Вакуумный разрывчик отвечает за прерывание и создание электрических цепейВнешний трансформатор напряжения помогает в точном измерении напряжения для целей управления и мониторинга.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesОн обычно используется в высоковольтных системах передачи и распределения электроэнергии.

Выключатель предназначен для открытия и закрытия при нормальных или ненормальных условиях, таких как сбой или перенапряжение.физически отключает отсек системы от остальной части сети, предотвращая поток электричества в этот участок.

Высоковольтные переключатели отключения, как правило, предназначены для работы при напряжении от 600 вольт до 765 000 вольт, и они могут работать вручную или автоматически.Они обычно устанавливаются в подстанциях или на электростопах., и являются важным компонентом инфраструктуры электрической сети.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

1Он может быть оснащен коммуникационным интерфейсом 485/232 или осуществлять дистанционное наблюдение с помощью волоконно-оптического или беспроводной связи.когда переключатель снова закрывается из-за постоянного сбоя.

2.Когда происходит постоянная неисправность, он автоматически ускоряется.

3.Удаленное управление/ручное перекрытие с ускорением до запуска и перекрытие с перекрытием: после того, как пользователь отремонтирует линию и восстановит питание, если он забыл снять переключатель заземления,Он должен ускориться до трип..

4Время задержки для повторного закрытия может быть регулировано для всех трех попыток.

5.Крутка отключения/перезамыкания предназначена для предотвращения неправильной работы и имеет функцию противозамыкания.

6Нулевой ток может различать разломы внутри и вне зоны.

7Дистанционное управление пуска/перезамыкания имеет конструкцию, предотвращающую ошибочную работу.



 Применение:


1.Выключатель отключения и контактный выключатель: выключатель ZW20-12 ((F) может использоваться в качестве выключателя отключения или контактного выключателя в конфигурации кольцевой сети систем распределения электроэнергии.Он позволяет открывать и закрывать цепи во время технического обслуживания или повреждений.
2Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.
3.Граничный переключатель: в ответвленных линиях источника питания выключатель ZW20-12 ((F) может функционировать как граничный переключатель или "хранитель"." Он помогает контролировать и защищать ветви от сбоев и аномальных условий.
4.Закрыватель и секционизатор: выключатель может работать как перекрыватель и секционизатор в воздушных распределительных сетях.Он автоматически восстанавливает питание после временных сбоев и изолирует неисправные секции, чтобы минимизировать влияние отключений.



Структура:

1Контроллер представляет собой микрокомпьютерное устройство защиты и контроля реле.

2Контроллер обладает сильной устойчивостью к погодным условиям и защитой от конденсации.

3Он соединен с корпусом переключателя через авиационные разъемы.

4Он обладает хорошей надежностью соединения и высоким уровнем защиты.

Контроллер имеет четыре входных аналоговых канала: фазовый ток А, фазовый ток С, нулевой ток и фазовое напряжение BC.Контроллер контролирует значения этих аналоговых входов в режиме реального времени и сравнивает их с установленными значениями для определения ошибок линии и инициирования соответствующих действий.




Технические параметры:

ZW20-12 ((F)

GW9-10
