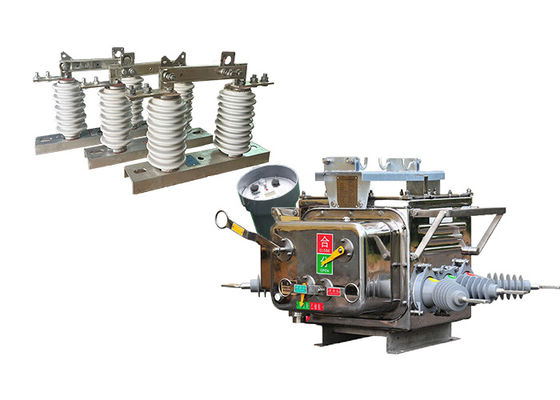

Высоковольтный переключатель ограничения нагрузки ZW20 серии наружный выключатель с контроллером, используемый с крючком GW9 серии

Высоковольтный переключатель ограничения нагрузки ZW20 серии наружный выключатель с контроллером, используемый с крючком GW9 серии

Описание продукта:

ZW20-12(F) вакуумный выключатель является трехфазным AC 50Hz наружного HV коммутатора в основном используется для сельской и городской 10 кВ наружной распределительной сети, как отдельный и комбинированный ток нагрузки,ток перегрузки, короткого тока и других подобных мест.

Вся его структура представляет собой трехфазный тип общей коробки, которая состоит из рабочего механизма, проводящей цепи, изоляционной системы, уплотнительного элемента и оболочки.

И он поддерживает соответствующие интеллектуальные дистанционные терминалы для удовлетворения потребностей в автоматизации распределения.

· ZW20-12 (Z) Внешний интеллектуальный высоковольтный AC True Air Breaker с функцией короткого сообщения GSM

· Комбинация с контроллером переключателя разделения ZW20-12 (F) Внешний разделение высокого напряжения переменного тока настоящий воздушный прерыватель.

ГВ9 - это тип электрического переключателя, используемого для изоляции участка воздушной линии электропередачи для обслуживания или ремонта.такие, как те, которые используются энергетическими компаниями для передачи электроэнергии на большие расстояния.

Колючка устанавливается на верхнюю конструкцию, такую как передающая башня или столб, и предназначена для устойчивости к суровым условиям окружающей среды, встречающимся в наружных электрических системах.Он имеет вертикальную, или движение вверх и вниз для включения или выключения контактов переключателя, которые обычно изготавливаются из меди или других проводящих материалов.

Колючка предназначена для обеспечения видимого разрыва в линии передачи, что позволяет обслуживающему персоналу безопасно работать на линии без риска поражения электрическим током или повреждения оборудования.Он часто используется в сочетании с другими средствами безопасности, такие как переключатели заземления и блокировщики перенапряжений, для защиты электрической системы и людей, работающих на ней.

Двойной эффект от использования, когда изоляторный переключатель серии GW9-10 может использоваться с вакуумными выключателями.



Характеристики контроллера:

Интеллектуальные терминальные контроллеры имеют такие функции, как защита, автоматическое управление, проверка/запрос, связь и управление программным обеспечением.

1.Общая функциональность:

• Совершенно реализовать различные функции, такие как защита цепей, дистанционное управление, сигнализация и дистанционное наблюдение.

2Низкая стоимость и практичность:

• Нет необходимости в каких-либо инвестициях в оборудование связи в сетях GSM.

3.Многочисленные меры безопасности:

• Используйте специальные мобильные телефоны, шифрование информации, проверку пароля и другие меры безопасности.

• GSM-модуль может указывать номер мобильной связи и принимать только команды с привязанного телефона.

• Сообщения для дистанционного управления и других команд зашифрованы.

• Использует заранее установленный метод дистанционного управления подтверждение выполнение проверка для обеспечения безопасности управления системой и предотвращения неисправностей.

4.Простая конфигурация системы:

• Не нужно устанавливать каких-либо линий связи или отладки линий связи.

• Просто правильно установить терминал интеллектуального мониторинга SMS, вставить SIM-карту, установить указанный номер мобильного телефона, и система начнет работать.

5Мобильное наблюдение в любое время и в любом месте:

• Мониторинг и просмотр в режиме реального времени могут осуществляться в любом месте с сигналом, без необходимости размещения персонала для мониторинга.



Применение:

1.Выключатель отключения и контактный выключатель: выключатель ZW20-12 ((F) может использоваться в качестве выключателя отключения или контактного выключателя в конфигурации кольцевой сети систем распределения электроэнергии.Он позволяет открывать и закрывать цепи во время технического обслуживания или повреждений.

2Автоматическое устройство переключения: оно служит автоматическим устройством переключения, позволяющим осуществлять переключение нагрузки в конфигурации кольцевой сети.Эта особенность повышает гибкость и эффективность распределения энергии.

3.Граничный переключатель: в ответвленных линиях источника питания выключатель ZW20-12 ((F) может функционировать как граничный переключатель или "хранитель"." Он помогает контролировать и защищать ветви от сбоев и аномальных условий.

4.Закрыватель и секционизатор: выключатель может работать как перекрыватель и секционизатор в воздушных распределительных сетях.Он автоматически восстанавливает питание после временных сбоев и изолирует неисправные секции, чтобы минимизировать влияние отключений.

5Сети распределения: этот выключатель подходит для наружных распределительных сетей, где высоковольтная энергия распределяется по нескольким местам.Он помогает обеспечить надежную и безопасную работу, прерывая токи с неисправностью и изолируя неисправные участки сети..
6Железнодорожные системы: этот выключатель используется в наружных высоковольтных системах, связанных с электрификацией железных дорог. Он обеспечивает безопасное и надежное питание железнодорожных систем,включая воздушные цепи и тяговые подстанции.


Структура:

1.Устройство защиты и мониторинга реле на основе микрокомпьютера представляет собой технологически продвинутую систему, которая действует как центральный контроллер системы выключателя.Используя передовые технологии микрокомпьютеровЭто устройство играет решающую роль в обеспечении безопасности и надежности электрической системы, в которую оно интегрировано.
2Контроллер специально спроектирован для выдержки различных условий окружающей среды и оснащен надежной устойчивостью к погодным условиям.Эта особенность позволяет ему надежно работать в суровых погодных условиях, таких как экстремальные температуры3.Кроме того, контроллер построен с защитой от конденсации.обеспечение его функциональности даже в влажной или влажной среде, где влажность может быть проблемой.
4Для установления безопасного и надежного соединения контроллер соединяется с корпусом коммутатора с помощью авиационных разъемов.что делает их идеальным выбором для критических приложений, таких как защита реле и мониторингЭти соединители обеспечивают надлежащую связь и функциональность между контроллером и переключателем, повышая общую производительность и надежность системы.
5Управляющий превосходит в надежности соединения, минимизируя риск потери или сбоя сигнала.что имеет решающее значение для правильного функционирования системы защиты и мониторинга реле.6 Сохраняя высокий уровень защиты, контроллер обеспечивает целостность и точность функций защиты и мониторинга реле,предотвращение любых потенциальных ошибок или расхождений, которые могут поставить под угрозу общую безопасность электрической системы.

Состояние:

1.Автоматический вакуумный выключатель ZW20-12(F) предназначен для надежной работы в широком диапазоне температуры окружающего воздуха от -40 °C до +70 °C.Эта терпимость к температуре гарантирует, что выключатель может эффективно работать в различных климатических условиях.

2Прерыватель подходит для установки на высоте не более 3000 метров над уровнем моря.

3Выключатель ZW20-12 ((F) построен так, чтобы противостоять загрязнению окружающего воздуха, вызванному пылью, дымом, коррозионными газами, паром или солевым спреем.Он предназначен для соответствия стандартам уровня загрязнения класса IV., что гарантирует, что выключатель остается устойчивым и работоспособным даже в сложных и коррозионных условиях.

4При максимальной допустимости скорости ветра 34 м/с (что эквивалентно 700 Па на поверхности цилиндра) выключатель может выдерживать сильные ветры без ущерба для его производительности или стабильности.Это сопротивление скорости ветра обеспечивает надежную работу выключателя при экстремальных погодных условиях.

5Прерыватель предназначен для минимизации воздействия внешних вибраций или движений земли на его работу.Его конструкция и внутренние механизмы спроектированы так, чтобы поглощать и уменьшать вибрации, гарантируя, что выключатель остается без воздействия внешних помех.

6Выключатель ZW20-12 ((F) предназначен для ограничения индуцированных электромагнитных помех (EMI) в вторичной системе. Амплитуда индуцированного EMI в вторичной системе не превышает 1,6 кВ.,обеспечение того, чтобы выключатель не создавал чрезмерных электромагнитных помех, которые могли бы помешать работе другого подключенного оборудования.




Технические параметры:

ZW20-12 ((F)

GW9-10
